داخل مختبر Sealock: جهاز اختبار تأثير تذبذب الأمتعة (XE-I09BA)

تقريبًا كل فشل كارثي للحقيبة يسمع عنه المشتري يبدأ من نفس المكان: النقطة التي يلتقي فيها الحزام أو المقبض أو الحلقة على شكل حرف D بلوحة الجسم. نادرًا ما يتمزق القماش من المنتصف. نادرًا ما تنقسم السحابات إلى أسفل السلسلة. ما يفشل هو المرساة - بضعة سنتيمترات مربعة من الرقعة الملحومة أو الشريط أو حلقة الحزام التي يجب أن تنقل الوزن الكامل للحقيبة المحملة إلى جدار مرن، آلاف المرات، بأحمال غير ثابتة على الإطلاق ولا يمكن التنبؤ بها أبدًا. وهذا هو السبب في أن اختبار السحب الساكن، مهما كان العدد الذي ينتجه مثيرًا للإعجاب، يعد مؤشرًا سيئًا لنتائج المجال. يمكن للمفصل الذي يتحمل سحبًا واحدًا يبلغ وزنه 80 كجم أن يفشل عند 400 دورة من هزة ديناميكية تبلغ 8 كجم، وذلك لأن التعب وأقصى قوة هما فيزياء مختلفة.

الآلة التي تفصل بين هذين العالمين في مختبرنا هي جهاز اختبار تأثير تذبذب الأمتعة - الأصل YFLJQ-0232، الطراز XE-I09BA، رقم الأداة LAB-006، قيد الخدمة في قسم الجودة لدينا منذ أكتوبر 2018 وآخر معايرته خارجيًا في 19 ديسمبر 2025، مع استحقاق إعادة المعايرة في 18 ديسمبر 2026. داخليًا، يعمل وفقًا لإجراءات التشغيل القياسية YFL-WI-PZ-03، المراجعة A/0، بتاريخ 28 ديسمبر 2023. تتناول هذه المقالة ما تفعله الآلة بالفعل، ولماذا يكون الاختبار أكثر أهمية بالنسبة للأكياس الملحومة المقاومة للماء عالية التردد مقارنةً بالأمتعة المخيطة تقليديًا، وما الذي يجب أن يطلبه مدير المصادر عندما يرى "اختبار تأثير التذبذب" على ورقة مواصفات المورد.

ماذا يعني "تأثير التذبذب" في الواقع

الاختبار سهل الوصف بشكل مخادع ويصعب القيام به بشكل جيد. يتم تحميل الحقيبة بوزن محدد، ثم يتم تعليقها من الماكينة بواسطة أي مكون قيد الفحص - مقبض علوي واحد، وزوج من أحزمة الكتف، وحلقة سحب، ومقبض عربة ممتد بالكامل. يقوم رأس الصدمة برفع الحقيبة المحملة من خلال حركة محددة، ثم تحريرها. الجاذبية تفعل الباقي. يسقط الكيس، وتمتص مجموعة زنبركية مبللة في أعلى الرأس طاقة السقوط ثم تعيدها، وبالتالي لا تسقط العينة مرة واحدة فحسب، بل تُدفع إلى تذبذب صعود وهبوط مستمر. ترسل كل دورة موجة صدمية أسفل الحزام إلى نقطة التثبيت، ثم تقوم بتفريغها بالكامل. تحميل، صدمة، تفريغ، كرر.

معيار طريقة الصناعة الخفيفة الصينية الذي يضفي طابعًا رسميًا على هذا، QB/T 2922-2018العلبة والحقيبة - طريقة اختبار تأثير الاهتزاز، يصف المبدأ بأنه تحميل الحقيبة بوزن محدد، ورفعها بواسطة المقبض أو حزام الكتف أو مقبض العربة الممتد بالكامل من خلال شوط محدد، مما يسمح لها بالسقوط بحرية تحت الجاذبية، واستخدام زنبرك لامتصاص طاقة التأثير وإطلاقها بحيث تتعرض الحقيبة لتأثير وتذبذب متكرر - وبالتالي اختبار تحمل تأثير الاهتزاز للمقبض والحزام ومقبض العربة والجسم. تم تحديد الجهاز بإحكام: الكتلة المجمعة لكوب الشفط السفلي، وكتلة التخميد العلوية، وقضيب الصدمات والتركيب القياسي هي 8.1 ± 0.2 كجم، والسكتة أحادية الاتجاه هي 150 ± 5 مم، وتوفر مجموعة تخميد الضوضاء في كوب الشفط العلوي قوة زنبركية تبلغ 110 ± 10 نيوتن عند التدفق المضغوط. يجب أن يسمح نظام التحكم بتعديل معدل التأثير، ويسمح بضبط وتسجيل عدد الدورات، ويجب أن يوقف الجهاز تلقائيًا في حالة سقوط العينة أثناء الاختبار.

هذه الجملة الأخيرة مهمة أكثر مما تبدو. إن التوقف التلقائي عند إسقاط العينة ليس ميزة مريحة - فهو ما يجعل الدورة تعتبر نقطة بيانات صالحة. إذا تمزق الحزام عند الدورة 612 واستمرت الآلة في طرق أداة فارغة حتى تصل إلى 1500، فلن يذكر التقرير أي شيء مفيد. لأن الآلة تتوقف عند لحظة الانفصال، وقراءة العداديكونحياة التعب من هذا المفصل.

الآلة على أرضنا

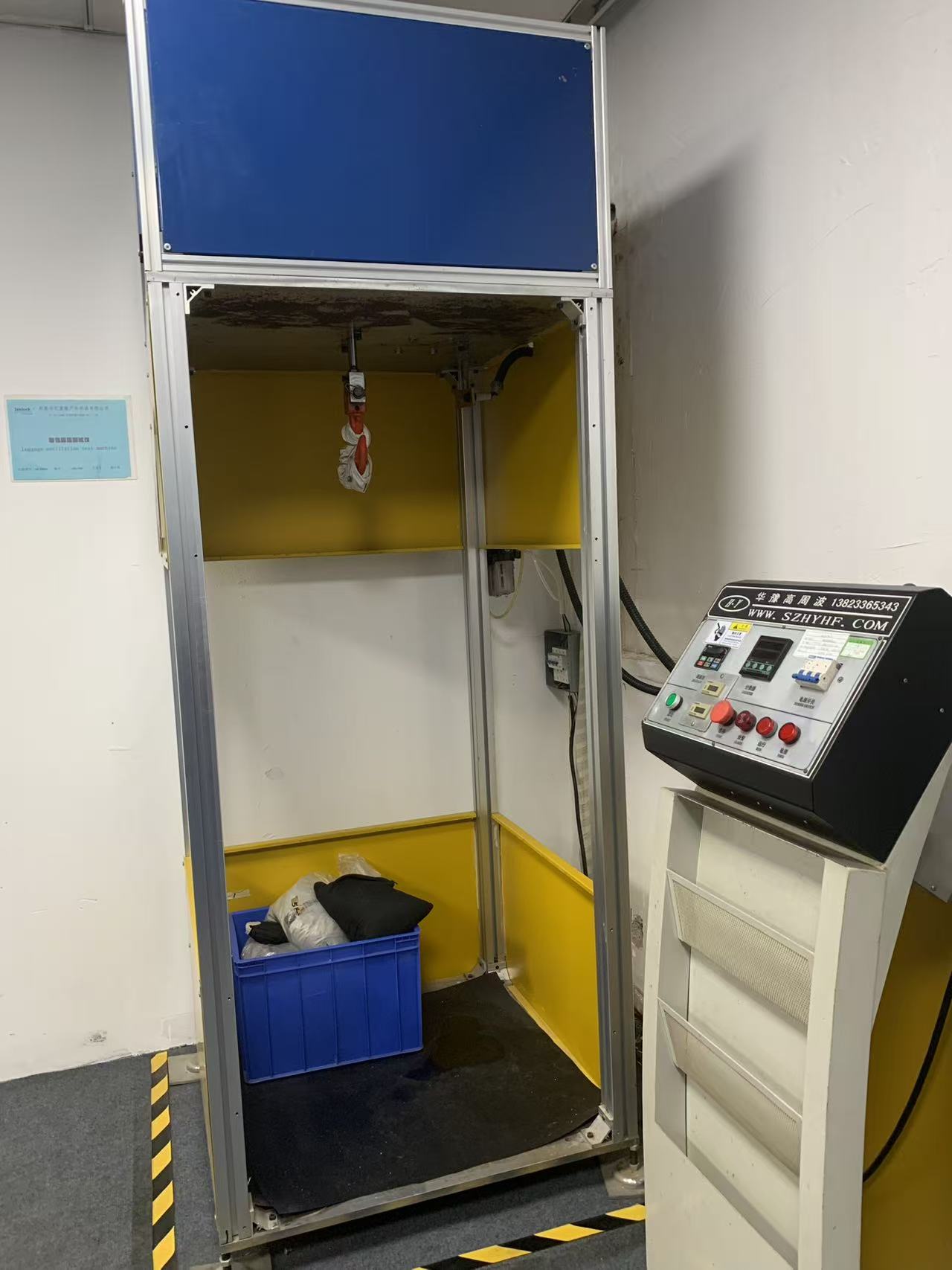

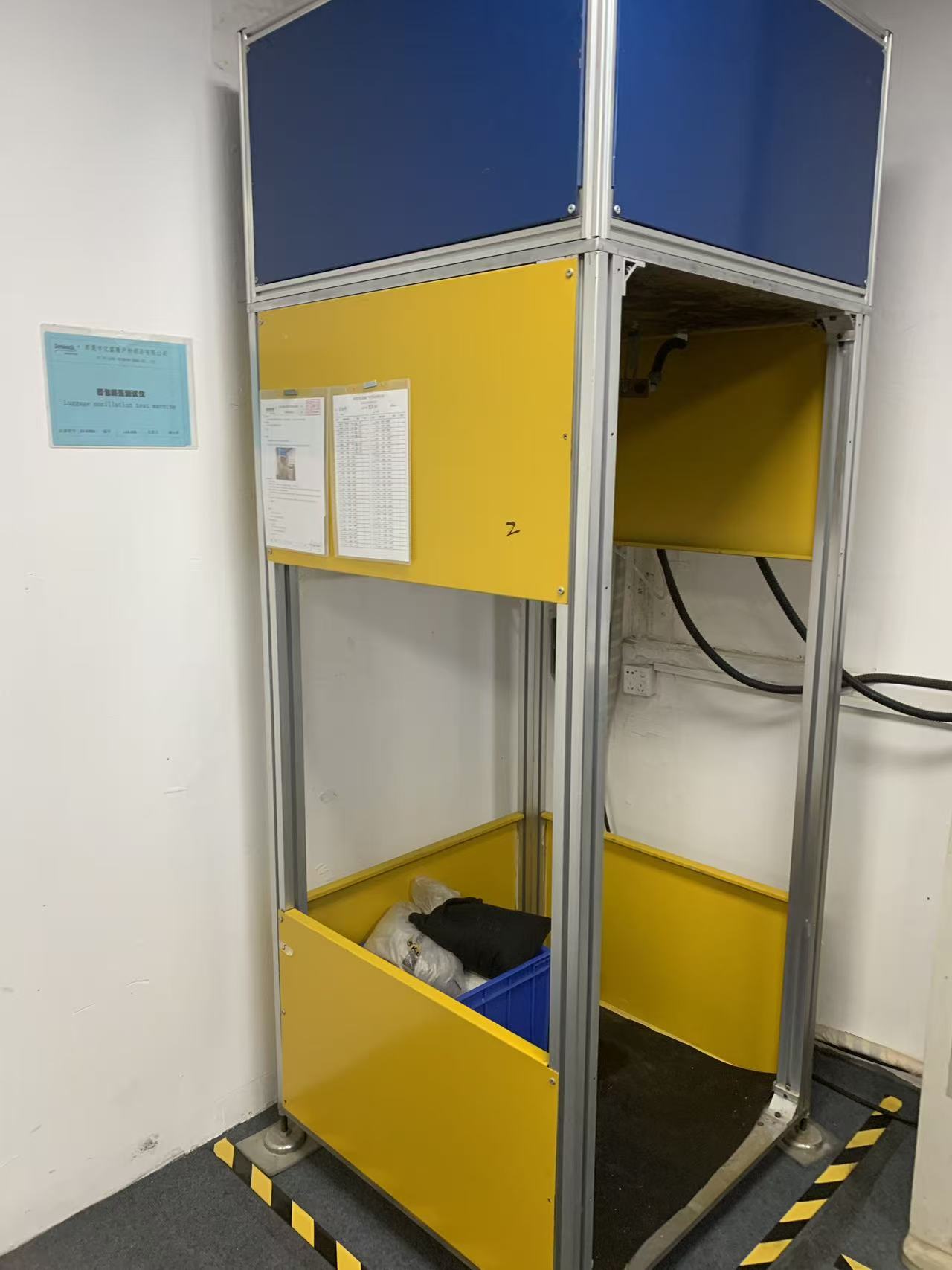

لقد تم بناء وحدتنا بواسطة صانع معدات عالية التردد في Shenzhen وهي غير جذابة بشكل متعمد. غرفة الاختبار عبارة عن إطار من الألومنيوم المبثوق مع ألواح تعبئة باللونين الأصفر والأزرق، مفتوحة على جانب التشغيل، ومغطاة بأرضية مطاطية ثقيلة لمنع الارتداد. يتدلى رأس التأثير من الجزء العلوي. أسفلها توجد العينة، وفي الصندوق الموجود بالقاعدة، توجد أكياس الرمل المعايرة التي نستخدمها لإحضار الحقيبة إلى حمل الاختبار المقدر لها. يقوم الباب المفصلي بإغلاق جانب العمل قبل بدء التشغيل، وهو الشيء الوحيد الذي يقف بين المشغل وحقيبة 20 كجم تسير بسرعة.

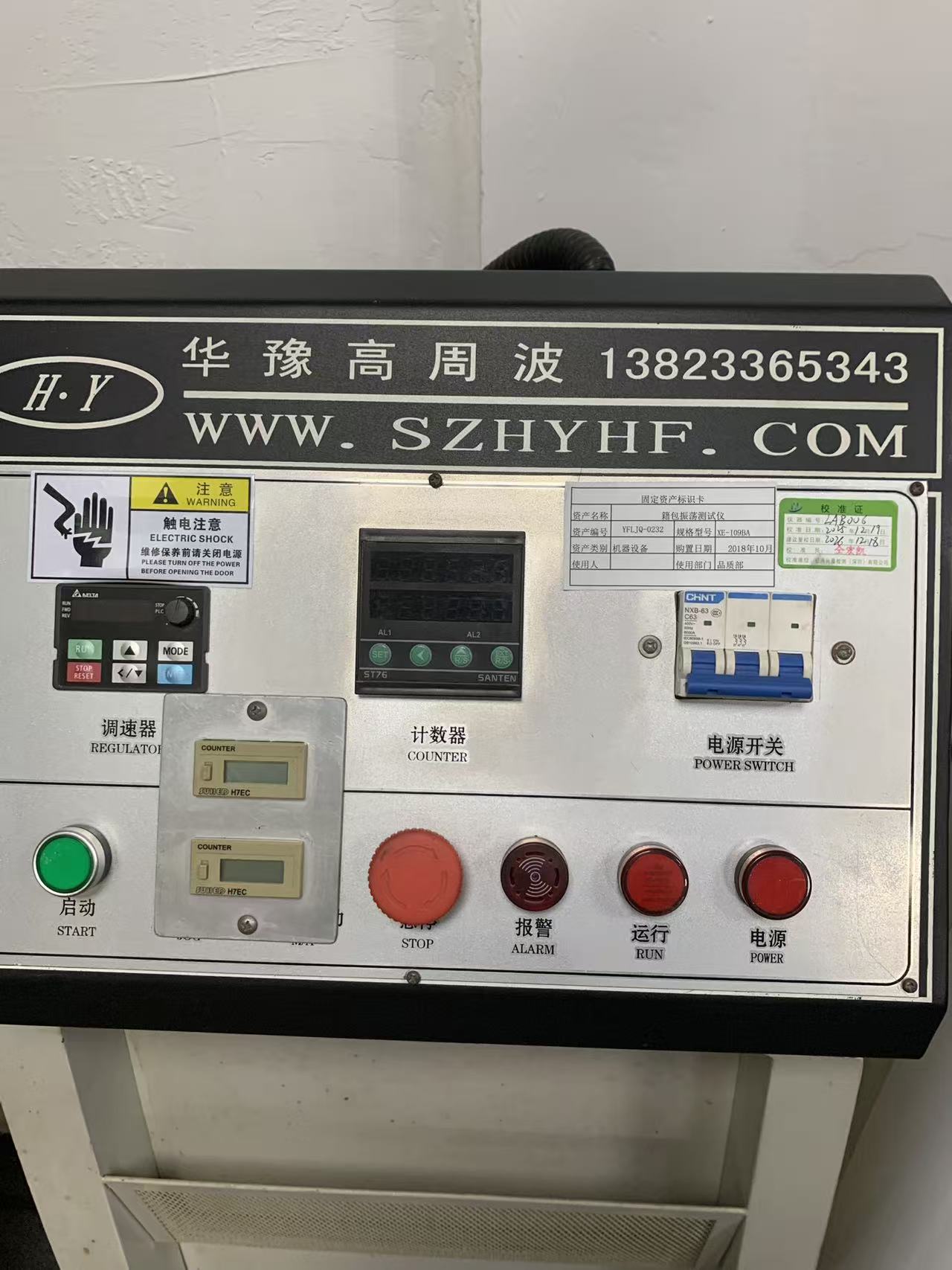

قاعدة التحكم تقع خارج القفص. يخبرك تصميمه بالضبط بكيفية إجراء الاختبار: يعمل محرك دلتا ذو التردد المتغير على اليسار كمنظم للسرعة، ويوجد عداد رقمي SANTEN ST76 مزود بقناتي إنذار في المركز، ويسجل عدادان كهروميكانيكيان FUJI H7EC دورات تراكمية بشكل مستقل عن الدورة القابلة للبرمجة، وقاطع ثلاثي الأقطاب CHNT NXB-63 C63 مصنف 400 فولت، 50 هرتز مع قدرة كسر 6000 أمبير. يتعامل مع الطاقة الواردة. يوجد أسفلها زر البدء، ونقطة توقف طوارئ كبيرة الحجم على شكل رأس الفطر، ومؤشرات التنبيه والتشغيل والطاقة.

العدادات المكررة موجودة لسبب ما. العداد القابل للبرمجة هو ما يوقف الآلة عند الدورة المستهدفة؛ تقوم العدادات الميكانيكية بتجميع دورات العمر على الجهاز وتعطي فحصًا متقاطعًا إذا كان أي شخص يتساءل عما إذا كان قد تم إعادة ضبط التشغيل في منتصف الاختبار. عندما يسأل مدقق الطرف الثالث للعميل كيف نعرف أن التقرير يعكس التشغيل الكامل، فهذه هي الإجابة التي نشير إليها.

كيف نقوم بتشغيله: SOP YFL-WI-PZ-03

الإجراء المتحكم فيه المنشور على الجهاز قصير، وكل فقرة فيه موجودة لأن شخصًا ما أخطأ فيها ذات مرة.

يقوم المشغل بتوصيل مصدر 220 فولت، ويفتح باب الحجرة، ويعلق العينة - المحملة بالفعل بوزنها المقدر - على رأس التصادم باستخدام التركيب المناسب، ويتأكد من إغلاق الباب بشكل صحيح قبل أن يتحرك أي شيء. يتم بعد ذلك برمجة العداد: يقوم مفتاح إعادة الضبط بمسح التشغيل السابق، ويقوم مفتاحا التحول والزيادة بتعيين عدد الدورات المستهدفة، ويختار مفتاح الوضع وظيفة العد. فقط بعد تحديد الهدف، يقوم المشغل بخفض منظم السرعة إلى الحد الأدنى، ثم اضغط على زر التشغيل، ثم يرفع السرعة ببطء إلى معدل الاختبار المطلوب. يُحظر البدء بالسرعة، لأن الضربة الأولى المفاجئة تؤدي إلى صدمة لم يقصدها المعيار أبدًا ويمكن أن تؤدي إلى فشل مبكر كاذب في التركيب بدلاً من المفصل قيد الاختبار.

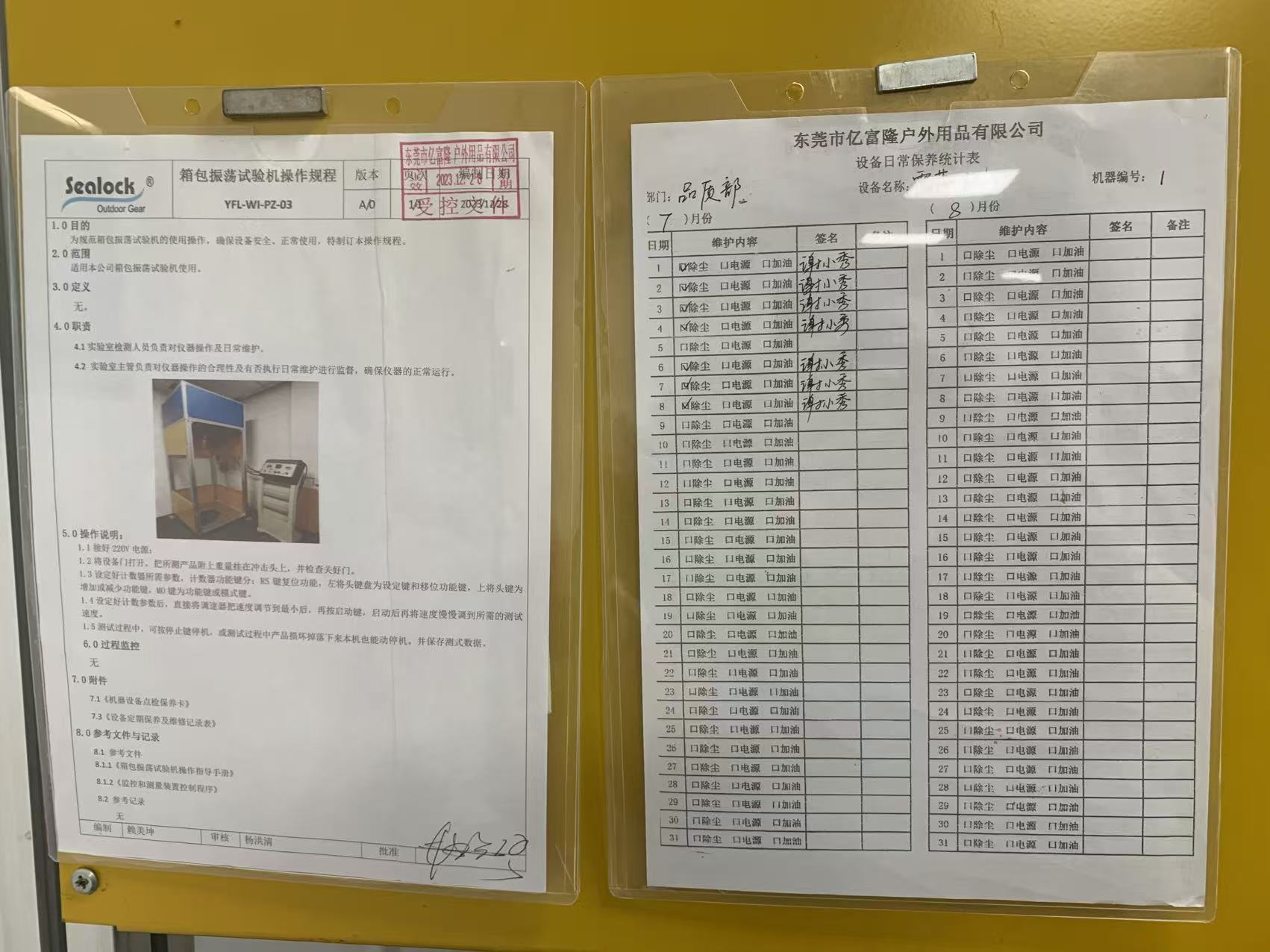

أثناء التشغيل، يمكن للمشغل إيقاف الماكينة باستخدام مفتاح الإيقاف في أي وقت. إذا انكسرت العينة وسقطت، تتوقف الآلة عن العمل. ثم يتم تسجيل بيانات الاختبار. يقوم إجراء التشغيل المعياري (SOP) بتعيين التشغيل والصيانة الروتينية لمفتش المختبر والإشراف عليهما لمشرف المختبر، ويتم دعمه بسجل صيانة يومي - إزالة الغبار، وفحص الطاقة، والتشحيم - يتم التوقيع عليه يومًا بعد يوم.

عدد الأحمال والدورات: ما ينبغي أن تكون عليه الأرقام

يحدد معيار الطريقة كيفية هز الحقيبة؛ يحدد معيار المنتج مدى صعوبة ومدة ذلك. للحقائب المحمولة QB/T 1333-2018حقيبة يد وحقيبة ظهر، والذي يحدد حمل الاختبار وفقًا لحجم جسم الحقيبة بدلاً من ذلك، كما فعلت نسخة 2010 السابقة، وفقًا لمواصفات المنتج، والذي يقيم فقط حزام الكتف حيث يتشارك المقبض الواحد وحزام الكتف في منطقة خياطة متداخلة. يمتد الاختبار التجاري النموذجي إلى 400 دورة على أحزمة كتف مزدوجة تحت حمل محدد يبلغ 6 كجم، مع تقييم المقابض حسب الحمل الخاص بها ومجموعة الدورات.

إن الأربعمائة دورة عبارة عن أرضية، وليست سقفًا، ويتم معايرتها لتناسب حقيبة اليد اليومية بدلاً من حقيبة من القماش الخشن الجاف سعة 60 لترًا والتي سيتم إلقاؤها على سطح القارب لمدة عقد من الزمان. متطلباتنا الداخلية لحمل الحمولة هي 1500 دورة وما فوق، وبالنسبة للبرامج الاستكشافية والبحرية، فإننا نقوم بتشغيل أعداد أعلى بكثير عند الأحمال المحددة من السعة المقدرة للحقيبة بدلاً من جدول الحجم القياسي. عندما يحدد البروتوكول الخاص بالعميل مجموعة مختلفة - حمل أثقل في دورات أقل لمحاكاة التعامل مع الأمتعة، أو حمل أخف بعدد أعلى بكثير لمحاكاة التنقل - تأخذ الآلة هذه الأرقام ببساطة. يتم تحديد كل من السرعة والحمل والدورة المستهدفة من قبل المشغل، وهذا هو الهدف الأساسي من وجود الجهاز داخل الشركة بدلاً من شراء فتحات الاختبار خارجيًا.

لماذا يختلف هذا الاختبار بالنسبة للأكياس الملحومة المقاومة للماء

هنا يختلف مصنع المعدات المقاومة للماء عن مصنع الأمتعة التقليدي. على حقيبة مخيطة، مرساة حزام الكتف عبارة عن حلقة منسوجة عالقة في خط التماس ومعززة بشريط. وضع الفشل هو كشط الخيط وسحب الغرز التدريجي، ويعلن عن نفسه: تخفف الغرز، وتنحرف الحلقة، ويلاحظ المشتري قبل أن يتركها.

في الحقيبة الملحومة عالية التردد، لا توجد خياطة عند المرساة على الإطلاق، أو تكون الخياطة مزخرفة ويمر مسار التحميل الحقيقي من خلال رقعة ملحومة مرتبطة بوجه TPU أو PVC للوحة الهيكل. يفشل هذا المفصل عن طريق التقشير، وليس عن طريق التآكل، ويكون فشل التقشير هادئًا ومفاجئًا. اللحام الذي كان باردًا قليلاً - مسكن غير كافٍ، سطح ملوث، قالب انحرف عن التوازي بجزء من المليمتر - سوف يجتاز اختبار سحب ثابت بشكل مريح ثم ينفصل عند حافة الرقعة في مكان ما بين الدورة 300 والدورة 900، لأن كل دورة تذبذب تقع على نفس الحافة الأمامية للرابطة.

هذا هو الفشل الذي يولد المراجعات التي يتعرف عليها كل مدير فئة: الحقيبة التي كانت جيدة لموسم واحد ثم "خرج الحزام للتو من الحقيبة" مع مخطط رقعة نظيف وغير متآكل تركه وراءه. ومن المهم أيضًا أالعزل المائيالفشل وليس فقط فشل القوة، لأن الرقعة المقشرة جزئيًا تفتح مسار تسرب عبر مادة الوجه قبل وقت طويل من انفصالها تمامًا. يمكن أن تبدأ الحقيبة في السماح للماء بالدخول من نقطة الكتف بينما لا تزال تحمل حمولتها بشكل مثالي.

هذا هو السبب في اختبار التذبذب وجهاز اختبار الشد والقشر المحوسبيتم قراءتها معًا وليس بشكل منفصل. يمنحنا اختبار التقشير قوة الرابطة الثابتة للدرز الملحوم بالكيلوجرام مقابل جدول المواد الداخلية لدينا؛ يخبرنا اختبار التذبذب ما إذا كانت هذه الرابطة ستنجو من التحميل الديناميكي والمتكرر أحادي الحافة في الهندسة التي ستراها بالفعل في الخدمة. يمكن أن يكون اللحام قويًا ولا يزال ضعيفًا في التعب إذا كانت هندسة الرقعة تتقشر في إحدى الزوايا. فقط الاختبار الثاني يجدها.

ما ننظر إليه عند انتهاء الجري

يعد عدد الدورات المكتملة شرط نجاح، وليس نتيجة نجاح. عندما يتوقف العداد، يتم نزول العينة ويتم فحصها وفقًا لقائمة مراجعة مكتوبة: لا يوجد فصل أو فصل جزئي للمقبض أو الحزام أو رقعة التثبيت؛ لا يوجد تصفيح أو رفع عند حافة أي تقوية ملحومة؛ لا يوجد كسر أو تشوه أو تشقق في الأبازيم أو المنزلقات أو الحلقات على شكل حرف D أو الانزلاقات الثلاثية؛ لا ينكسر الخيط عند أي غرزة تقوية؛ عدم وجود تشويه للوحة الجسم حول نقطة التحميل؛ وبالنسبة للحقائب ذات نظام الترولي، فإن المقبض يمتد ويسحب بسلاسة ويغلق بشكل إيجابي.

لا يزال يتم تسجيل أي شيء أقل من الانفصال. حافة التصحيح التي تم رفعها بمقدار 2 ملم عند 1500 دورة هي عبارة عن كيس تمرير وعملية فاشلة، وتعود إلى الهندسة كمسألة تتعلق بمعلمات اللحام بدلاً من التوقيع عليها. عندما يكون الاختبار مدمرا أو يتم وضع علامة على العينة، يتم عزل العينة ولا تدخل مرة أخرى في المخزون القابل للبيع.

حيث يقع في سلسلة مراقبة الجودة الأوسع

لا يوجد صك واحد يصدق على الحقيبة. يغطي جهاز اختبار التذبذب قدرة تحمل الحمل الديناميكي عند نقاط التثبيت، ويتحرك في كل اتجاه:سستة الترددية اختبار الحياةيأخذ الإغلاق خلال 3000 دورة تحت حمل جانبي وطولي مناسب للحجم؛ الاختبار التآكلوفرك اختبار ثبات اللونمعالجة متانة السطح ونقل اللمسات النهائية؛ الغرفة درجة الحرارة والرطوبة القابلة للبرمجةعمر المادة التي تم ضبطها من خلال ركوب الدراجات الساخنة والرطبة وتحت الصفر قبل إعادة فحص الخواص الميكانيكية. ثم تنتقل المجموعة بأكملها إلى اختبار الغمر في الماء لمدة ساعتين أو أكثر للمنتجات الغاطسة، أو اختبار المطر الغزير ونفث الماء للمنتجات المصنفة لمقاومة المطر بدلاً من الغمر.

تشغيل اختبار التذبذببعدتعد الشيخوخة المناخية واحدة من أكثر التسلسلات الكاشفة المتاحة للمشتري، ومن الجدير تحديدها بوضوح. تفقد المفاصل بمساعدة المواد اللاصقة وبعض درجات أفلام TPU قوة التقشير ذات المغزى بعد اثنتين وسبعين ساعة من التعرض للرطوبة الساخنة. إن مرساة الحزام التي تنجو من 1500 دورة جديدة و600 دورة بعد التقادم تخبرك بشيء لن يخبرك به أي اختبار لدرجة حرارة الغرفة على الإطلاق.

ما الذي يجب على المشترين أن يطلبوه؟

إن عبارة "تم اختبار التذبذب" في ورقة المواصفات لا تعني شيئًا دون وجود أربعة أرقام خلفها: الحمولة بالكيلوجرام، وعدد الدورات، والمكون الذي تم اختباره، ومعايير القبول. اطلب الأربعة. اسأل ما إذا كان قد تم الوصول إلى العد أو ما إذا كان الجهاز قد توقف تلقائيًا مبكرًا. اسأل ما إذا كانت الحقيبة قد تم اختبارها جديدة أم بعد التكييف البيئي. وبالنسبة للمنتجات الملحومة على وجه التحديد، اسأل ما إذا كان الفحص بعد الاختبار يشمل رفع الحواف عند بقع التعزيز الملحومة، لأن المورد الذي يقوم بالفحص فقط للفصل سيبلغ عن تمرير الحقيبة التي بدأت بالفعل في التقشير.

بالنسبة لبرامج OEM وODM، نقوم بتعيين هذه المعلمات بشكل مشترك في مرحلة التطوير، وتشغيلها على المقالات الأولى قبل تجميد الأدوات، وتكرارها أثناء الإنتاج. عندما يكون بروتوكول العلامة التجارية الخاصة أو تقرير مختبر طرف ثالث مطلوبًا، تصبح البيانات الداخلية هي الشاشة المسبقة: نفضل العثور على المشكلة في الدورة 700 في الطابق الخاص بنا بدلاً من تقرير SGS أو QIMA قبل ثلاثة أسابيع من الشحن.

الأسئلة المتداولة

هل اختبار تأثير التذبذب هو نفس اختبار السقوط؟

لا. يقوم اختبار السقوط بتقييم ما يحدث للحقيبة ومحتوياتها عند تأثير واحد غير متحكم فيه على سطح صلب. يقوم اختبار تأثير التذبذب بتقييم التعب عند نقاط الحمل تحت مئات أو آلاف دورات التحميل والتحرير الخاضعة للرقابة. لقد وجدوا إخفاقات مختلفة، ويمكن أن تمر الحقيبة بشكل مريح بينما تفشل الأخرى.

هل يمكن لهذه الآلة اختبار المبرد الناعم أو الحقيبة الجافة بالإضافة إلى حقيبة الظهر؟

نعم. يمكن تعليق أي شيء له نقطة حمل محددة من التثبيت - مقبض سحب واحد على حقيبة جافة، وأحزمة كتف مزدوجة على حقيبة ظهر أكثر برودة، ومقبض علوي على القماش الخشن. يتم تبطين المنتجات ذات الجوانب الناعمة في منطقة التلامس المثبتة بحيث لا يؤدي المشبك إلى تآكل الحزام ويسبب فشلًا زائفًا في المقبض بدلاً من المفصل.

ما الحمولة التي يجب استخدامها إذا لم يكن للحقيبة سعة منشورة؟

يشتق معيار المنتج من حجم جسم الحقيبة. من الناحية العملية، بالنسبة للمعدات الخارجية، نفضل اختبارها بالسعة المقدرة التي ستطبعها العلامة التجارية فعليًا على عبواتها الخاصة، بالإضافة إلى الهامش، نظرًا لأن هذا هو الرقم الذي سيعامله المستهلك كإذن.

هل نتيجة النجاح تضمن عدم فشل الحقيبة في الميدان؟

فهو يضمن أن التصميم والعملية، كما تم أخذ عينات منها، قد تجاوزت عتبة التعب المحددة. تعتمد متانة الحقل أيضًا على اتساق الإنتاج، ولهذا السبب يتم إجراء اختبار التذبذب على عينات الإنتاج بدلاً من العينة الذهبية فقط، ولماذا تتم مراقبة معلمات اللحام أثناء العملية بشكل مستقل.

هل تم معايرة المعدات؟

خارجياً عن طريق إحدى دور المعايرة المعتمدة مع وضع الشهادة على الجهاز. يعود تاريخ الشهادة الحالية إلى 19 ديسمبر 2025 ويستحق إعادة المعايرة في 18 ديسمبر 2026. تعد حالة المعايرة جزءًا من كل تدقيق داخلي وهي متاحة للعملاء الزائرين عند الطلب.

التالي في هذه السلسلة

الأداة التالية التي سنفتحها هي خزانة مطابقة الألوان القياسية لمصدر الضوء - الصندوق الصغير المتواضع الذي يحل نزاعات العملاء أكثر من أي قطعة أخرى من المعدات في المبنى، لأن اللون هو السمة الوحيدة التي يتفقدها كل مشتري شخصيًا ويفحصها الجميع تقريبًا تحت الضوء الخاطئ.
