ستة مصابيح وإجابة واحدة: خزانة تقييم الألوان القياسية لمصدر الضوء

من بين جميع الخلافات التي تنشأ بين المصنع والعلامة التجارية، اللون هو الذي ينتج أكثر من غيره، وهو ينتجها لسبب لا علاقة له بإهمال أي شخص. يمكن لشخصين أن ينظرا إلى نفس اللوحتين الأسودتين، بحسن نية، تحت ضوء مختلف، ويتوصلان إلى استنتاجات متعارضة. واحد منهم يقف تحت أضواء المكتب الدافئة. والآخر يحمل العينة عند النافذة في صباح ملبد بالغيوم. وكلاهما مؤكد. كلاهما يصف شيئًا حقيقيًا. تتطابق اللوحات حقًا تحت ضوء واحد ولا تتطابق حقًا مع ضوء آخر، وهذه الظاهرة -التمثيلية- ليست رأيًا أو مزاجًا أو مشكلة في الشاشة. إنها خاصية قابلة للقياس للمادتين.

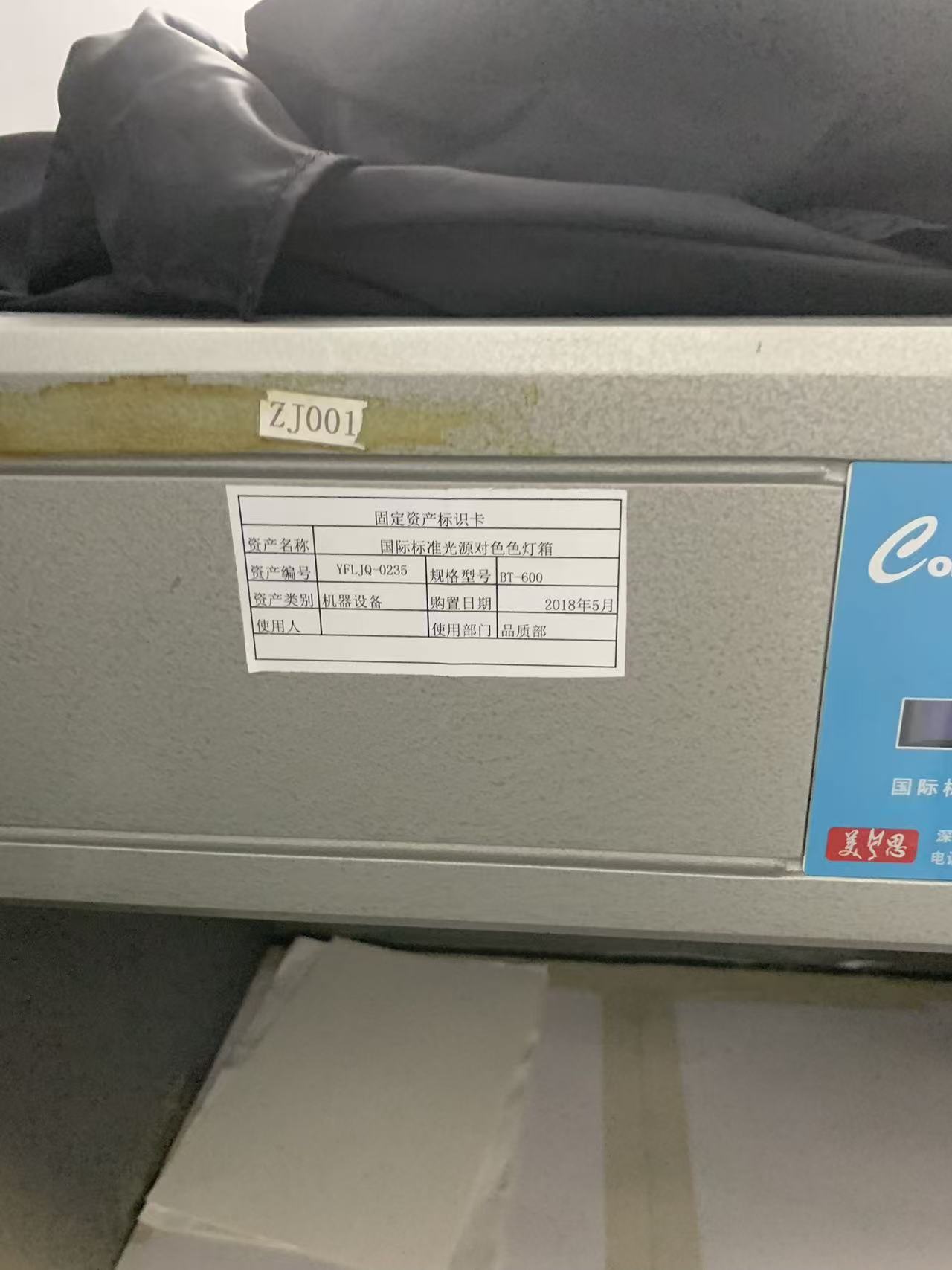

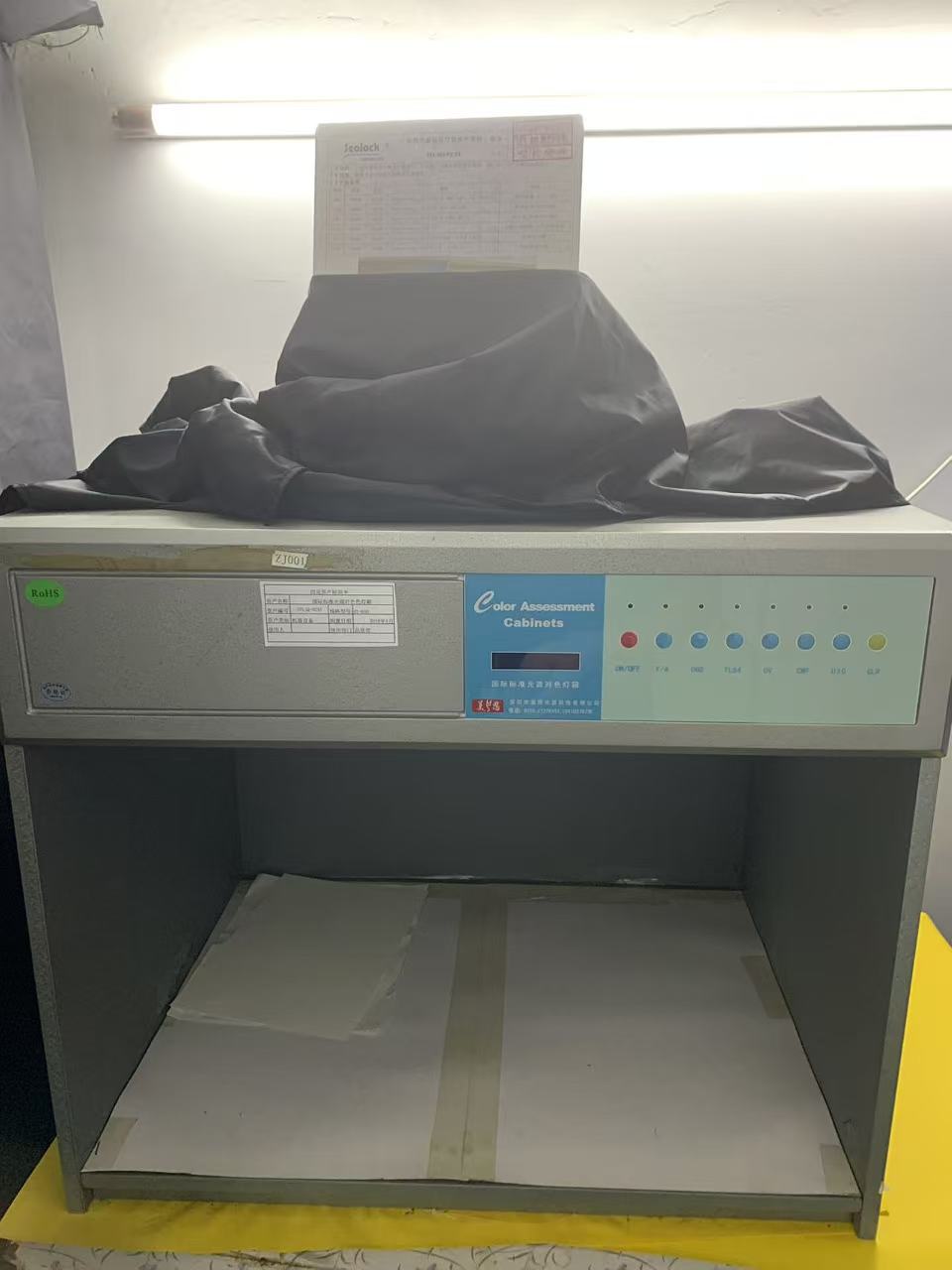

الأداة التي تحسم هذه الحجة قبل أن تبدأ هي الآلة الأقل دراماتيكية في مختبرنا: صندوق فولاذي رمادي ذو تصميم داخلي محايد وستة مصابيح في السقف. الأصل YFLJQ-0235، الطراز BT-600، رقم الماكينة ZJ001، في الخدمة في قسم الجودة لدينا منذ مايو 2018، ويتم تشغيله بموجب الإجراء الخاضع للرقابة YFL-WI-PZ-01، المراجعة A/0، بتاريخ 28 ديسمبر 2023. لا يحتوي على أجزاء متحركة ولا عداد ولا دورة اختبار. إنه يضمن ببساطة أنه عندما يختلف شخصان حول اللون، فإنهما على الأقل يختلفان تحت نفس الضوء.

لماذا يحتاج اللون إلى آلة على الإطلاق؟

اللون ليس خاصية للكائن. وهو نتاج ثلاثة أشياء مضروبة معًا: توزيع الطاقة الطيفية للضوء الساقط على الجسم، والانعكاس الطيفي للجسم نفسه، واستجابة عين الراصد. قم بتغيير أي واحد وسيتغير اللون المتصور. إن مادتين لهما منحنيات الانعكاس نفس الشكل العام سوف تتبعان بعضهما البعض تحت كل مصدر للضوء. إن مادتين تتقاطع منحنياتهما - تتطابقان في إجمالي الطاقة المنعكسة تحت ضوء واحد ولكنهما تتباعدان في التفاصيل الطيفية - سوف تتطابقان تحت ذلك الضوء وتنفصلان بشكل واضح تحت ضوء آخر.

هذه ليست حالة حافة نادرة في صناعة المعدات المقاومة للماء. وهي قريبة من الحالة الافتراضية، لأن الكيس الواحد الملحوم عبارة عن مجموعة من المواد التي تم تلوينها بعمليات مختلفة تمامًا في مصانع مختلفة تمامًا. لوحة الجسم عبارة عن طبقة أو طبقة من مادة TPU أو PVC مع صبغة منتشرة في البوليمر. الحزام عبارة عن بوليستر مصبوغ بالمحلول أو بالقطعة. شريط السحاب مصنوع من نسيج مصبوغ وأسنان السحاب مصنوعة من الراتنج المصبوب أو المعدن المطلي. الأبازيم مصبوبة بالحقن باستخدام الأصبغة الرئيسية. البطانة عبارة عن نسج مختلف مع فئة صبغ مختلفة. ستة موردين، ستة كيميائيات تلوين، واحد "أسود" يتوقع المشتري أن يكون واحدًا أسود.

لا يشترك الفيلم المصبوغ والنسيج المصبوغ أبدًا في منحنى الانعكاس. يمكن جعلها متطابقة بصريًا تحت ضوء النهار ولا تزال تظهر الشريط باللون الأخضر أو ​​البني على لوحة الجسم تحت إضاءة الفلورسنت الخاصة بالمتجر. إذا لم يقم أحد بالتحقق، فإن أول شخص يكتشف ذلك هو تاجر المشتري، الذي يقف في صالة العرض، ويحمل عينة إنتاج مقابل عينة معتمدة، قبل ثلاثة أسابيع من الإطلاق.

مصادر الضوء الستة وهدف كل منها

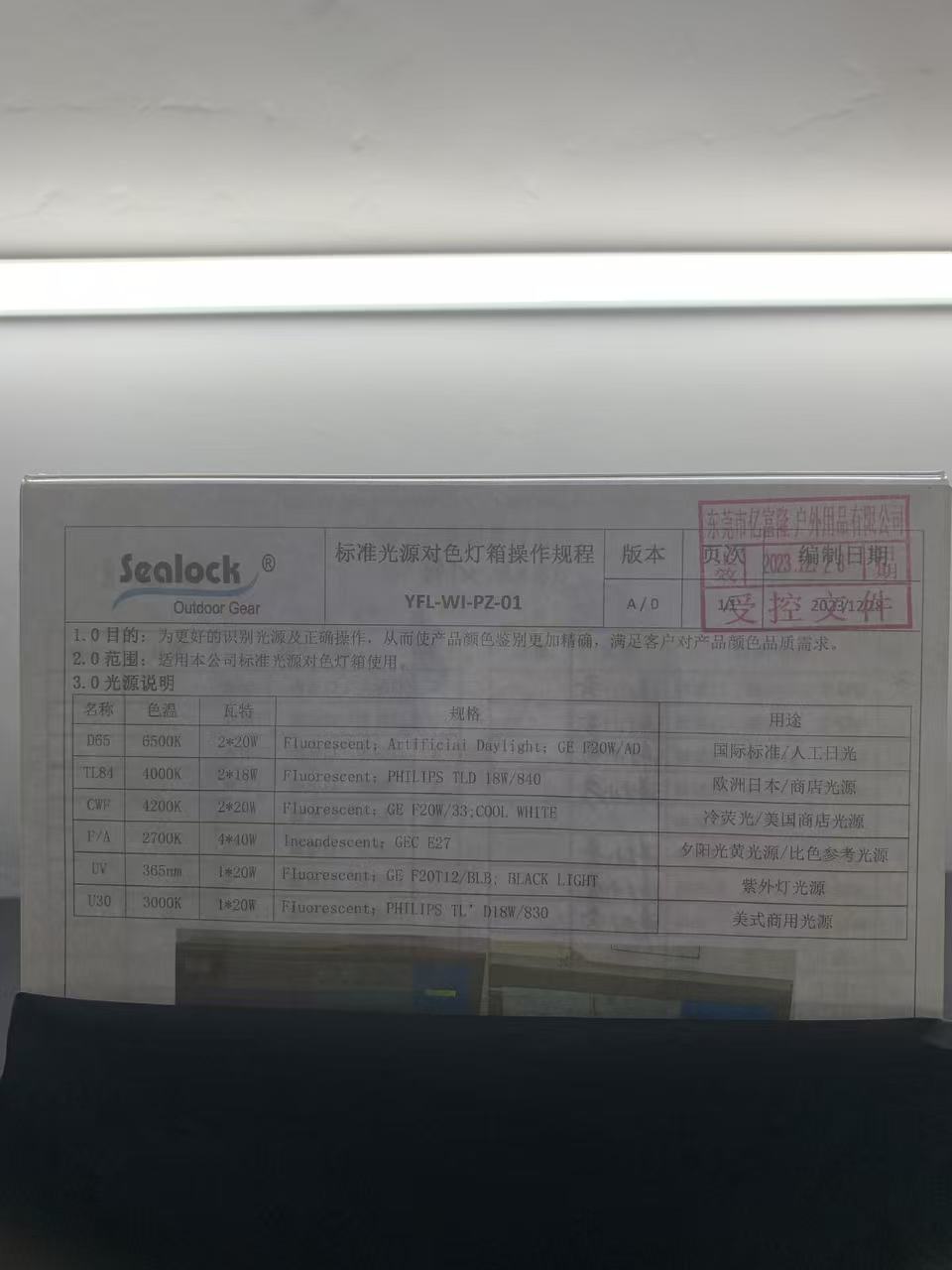

تسرد إجراءات التشغيل المعيارية (SOP) لدينا تكملة المصباح، والأهم من ذلك، ما يمثله كل مصباح. هذا الجدول هو جزء من الإجراء الذي يستخدمه المشغلون يوميًا.

D65 - 6500 كلفن، ضوء النهار الاصطناعي.المصباح المرجعي الدولي، يقف وسط ضوء النهار في سماء الشمال. تبدأ كل موافقة على الألوان في نظامنا هنا، وما لم يحدد العميل خلاف ذلك، فهذا هو الضوء الذي يتم من خلاله قبول اللون أو رفضه. إنه أقرب شيء لدى الصناعة إلى حكم محايد.

TL84 - 4000K، فلوري ثلاثي الفوسفور.إضاءة متجر التجزئة الأوروبية واليابانية. إذا كانت العلامة التجارية تبيع من خلال التجزئة المادية الأوروبية أو اليابانية، فإن TL84 ليس اختياريًا: فهو الضوء الذي سيتم الحكم على المنتج بموجبه عند نقطة الشراء، وهو المكان الذي تولد فيه شكاوى الألوان بالفعل.

CWF — 4200K، فلورسنت أبيض بارد.ما يعادل التجزئة الأمريكية. الاقتران الذي يتطابق مع D65 ويفشل تحت CWF هو الاقتران الذي سيبدو خاطئًا على الرف في متجر كبير بالولايات المتحدة، مهما كان مظهره جيدًا في غرفة العينات.

F/A — 2700 كلفن، ساطع.ضوء تنجستن دافئ، يستخدم للإضاءة المنزلية وإضاءة الضيافة ولأشعة الشمس في وقت متأخر من بعد الظهر. إنه الاختبار الأقسى لأي شيء في العائلة ذات اللون الأحمر إلى البني وللألوان شبه المحايدة، والتي تتحول بشكل كبير تحتها.

U30 - 3000 ك.الإضاءة التجارية الأمريكية الدافئة، شائعة في متاجر التجزئة المتخصصة وبشكل متزايد في المتاجر الخارجية والمتاجر العصرية التي تفضل أجواء أكثر دفئًا من السوبر ماركت.

الأشعة فوق البنفسجية - 365 نانومتر، ضوء أسود.ليست مضيئة عرض الألوان على الإطلاق. هذا المصباح موجود للكشف عن عوامل السطوع البصرية، وهو أحد أكثر أدوات التشخيص المفيدة في الخزانة. يتم في كثير من الأحيان تفتيح الألوان البيضاء والشاحبة باستخدام عوامل تبييض الفلورسنت التي تحول الأشعة فوق البنفسجية إلى اللون الأزرق المرئي، مما يجعل القماش يبدو أكثر بياضًا من اللون الأبيض. تتحلل الملمعات الضوئية عند التعرض لأشعة الشمس ومع الغسيل. اللوحة البيضاء التي تتوهج ببراعة تحت الأشعة فوق البنفسجية هي لوحة بيضاء تتحول إلى اللون الأصفر بشكل واضح أثناء الخدمة بينما تبقى اللوحة غير الساطعة المجاورة لها في مكانها. يكشف مصباح الأشعة فوق البنفسجية أيضًا الحالة التي يتطابق فيها اللونان الأبيضان تمامًا في الداخل لأنهما يحتويان على أحمال سطوع مختلفة تتوازن تحت ضوء واحد - وتتباعد في الخارج تحت ضوء الشمس الحقيقي الغني بالأشعة فوق البنفسجية.

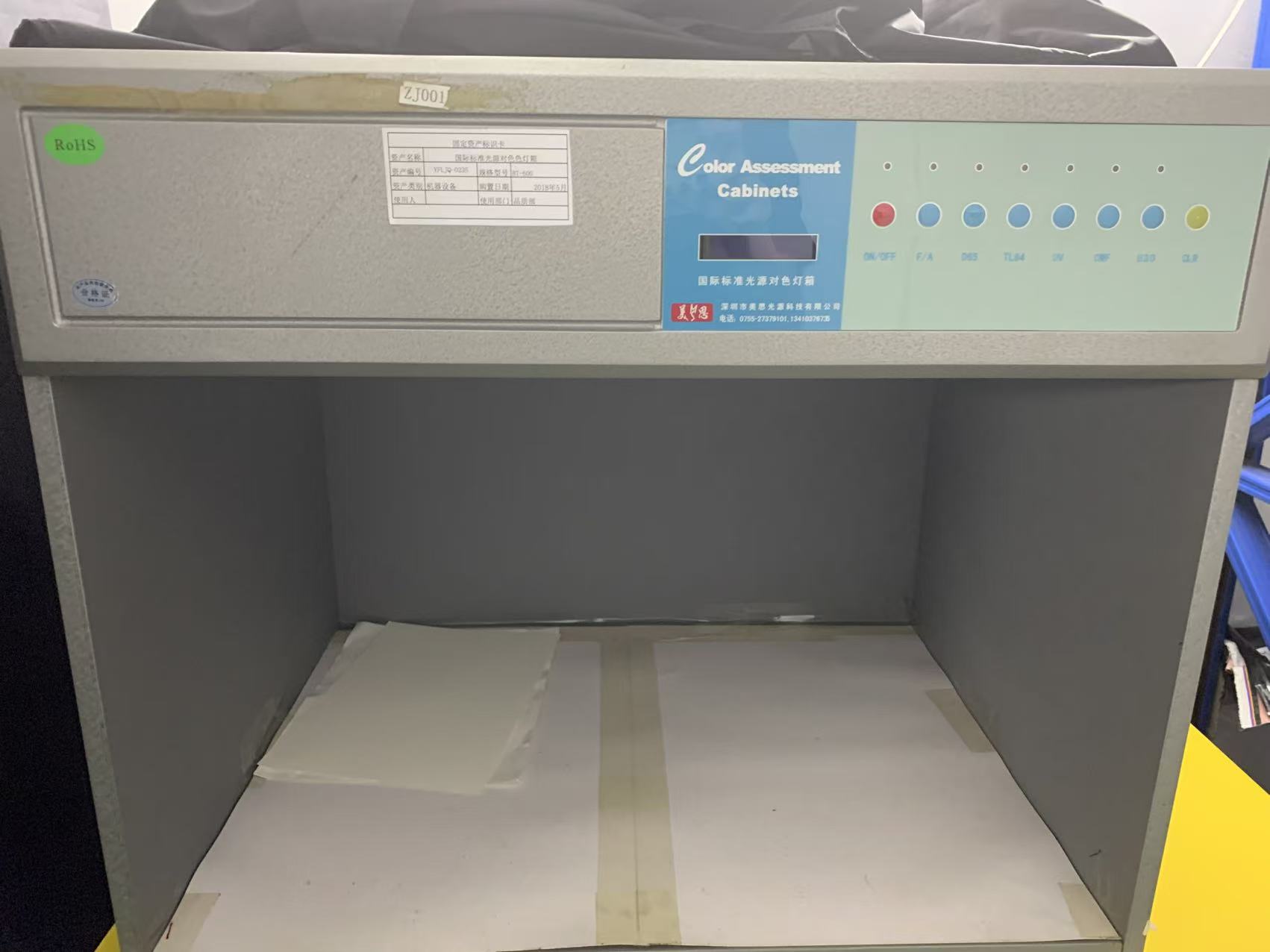

تقوم اللوحة بتبديل هذه العناصر بشكل فردي، وتقوم شاشة عرض الوقت المنقضي بتتبع ساعات تشغيل المصباح. هذا العرض مهم أكثر مما يبدو. تنجرف مصابيح الفلورسنت في الخرج الطيفي قبل فترة طويلة من فشلها، ويتوقف أنبوب D65 القديم بهدوء عن كونه D65. تتمثل الممارسة الصناعية في استبدال المصابيح في الساعات المتراكمة بدلاً من استبدالها عند الفشل - عادة عند علامة ألفي ساعة - وهذا هو السبب في أن عداد الساعات جزء من الجهاز وليس ملحقًا.

كيف نستخدمها

الغرض المذكور في الجزء العلوي من إجراءات التشغيل المعيارية الخاصة بنا واضح: تحديد مصادر الضوء بشكل صحيح وتشغيل الخزانة بشكل صحيح، بحيث يكون الحكم على لون المنتج أكثر دقة ويلبي متطلبات جودة الألوان الخاصة بالعميل. إن أسلوب العمل وراء هذه الجملة واضح ومباشر ولا يرحم الاختصارات.

يتم وضع المعيار المعتمد - غمس مختبر موقع، أو عينة معتمدة، أو عينة ذهبية، أو شريحة ألوان مادية يقدمها العميل - جنبًا إلى جنب مع عينة الإنتاج داخل الخزانة، على الأرضية الرمادية المحايدة، مع عدم وجود أي كائن ملون آخر في مجال الرؤية. كلاهما موجهان بنفس الطريقة، لأن المواد المنسوجة والمغلفة تنعكس بشكل مختلف على طول الحبوب وعبرها، ويمكن قراءة العينة التي تم تدويرها تسعين درجة كظل مختلف. تتم الرؤية من زاوية 45 درجة تقريبًا إلى السطح المضاء، وهي الهندسة التي تتقارب عليها كل معايير التقييم البصري لأنها تفصل لمعان السطح عن لون الجسم.

يأتي D65 أولاً ويعطي الحكم الأولي. يقوم المشغل بعد ذلك بالتبديل بين TL84 وCWF وU30 وF/A بدوره، ولا يراقب ما إذا كان الزوج لا يزال متطابقًا تمامًا تحت كل منهما، ولكن لمعرفة ما إذا كاناتجاهمن أي تغييرات الفرق. الزوج الذي يعمل باستمرار خفيفًا قليلاً تحت كل إضاءة لديه مشكلة في الظل، والتي يمكن حلها عن طريق ضبط الصبغة أو تحميل الصباغ. الزوج الذي يتطابق مع D65 ويعمل باللون الأخضر تحت TL84 والأحمر تحت F/A لديه مشكلة metamerism، ​​والتي لا يمكن حلها عن طريق ضبط التحميل - فهي تتطلب نظام تلوين مختلف، ومن الأفضل اكتشافها في المختبر بدلاً من اكتشافها في حاوية من البضائع تامة الصنع.

يتم تشغيل مصباح الأشعة فوق البنفسجية على جميع الألوان البيضاء والألوان الفاتحة وأي مادة يُشتبه في وجود محتوى منير فلورسنت عليها. يتم تسجيل النتائج مقابل مقياس الدرجات الخاص بالعميل، وعندما تكون هناك حاجة إلى قيمة رقمية، يتم التحقق من التقييم البصري باستخدام قياس فرق اللون الآلي. الاثنان متكاملان: الجهاز يعطي رقمًا متكررًا يبقى بعد إرساله عبر البريد الإلكتروني، والخزانة تعطي الحكم الذي سيصدره الإنسان بالفعل أثناء حمل المنتج.

مشكلة الأكياس الملحومة لا أحد يحذرك منها

هناك مشكلة لونية واحدة خاصة بالبناء الملحوم عالي التردد، وهي تلتقط برامج جديدة بانتظام.

اللحام هو عملية حرارية. يتم دفع البوليمر الموجود في خط اللحام إلى درجة حرارة الذوبان ثم يتم تبريده تحت الضغط، وتتحول بعض أنظمة الأصباغ عندما يحدث ذلك. يمكن لـ TPU ذو اللون الرمادي الداكن أن يلتقط قالبًا بنيًا باهتًا على طول خط اللحام. يمكن أن يصبح اللون الأحمر المشبع أغمق قليلاً في الشريط الملحوم. في حالة وجود درزات طويلة وبارزة، لا يمثل هذا الشريط عيبًا سوف يغفره المشتري باعتباره إحدى خصائص العملية - فهو يُقرأ كظلين من المادة في منتج واحد.

الخزانة هي المكان الذي يتم اكتشاف ذلك فيه، ويتم اكتشافه من خلال مقارنة القسيمة الملحومة بالمواد غير الملحومة من نفس اللفة تحت جميع المصادر الستة، وليس فقط تحت ضوء النهار. عندما يظهر التحول، فهو سؤال يتعلق بمعلمة اللحام ويعود إلى الهندسة معبيانات اختبار القشرةلنفس المعلمة التي تم تعيينها بجانبها، لأن تقليل وقت المكوث لحماية اللون سيؤدي أيضًا إلى تقليل قوة الرابطة إذا تم ذلك بلا مبالاة. إن النافذة التي ترضي كليهما هي أضيق من النافذة التي ترضي أي منهما بمفردها، وإيجادها يمثل جزءًا كبيرًا مما يتكون منه فعليًا التطوير على مادة جديدة.

تقوم نفس الخزانة أيضًا بتصنيف نتائج التلوين منفرك اختبار ثبات اللوننظرًا لأن التدرج الرمادي هو في حد ذاته مقارنة بصرية ولا معنى له في ظل الإضاءة غير المتحكم فيها، ويتم استخدامه للتحقق من اللون بعدغرفة درجة الحرارة والرطوبةلقد تتراوح أعمارهم بين مجموعة المواد. الشيخوخة الحرارية والرطوبة لا تؤثر فقط على الخواص الميكانيكية. إنه يتحرك اللون، واللون الأسود الذي تحول إلى اللون البرونزي قليلاً بعد اثنتين وسبعين ساعة في درجة حرارة مرتفعة هو معلومات تريدها العلامة التجارية قبل أن تلتزم بها.

ما يجب على المشتري تحديده

تعود معظم النزاعات المتعلقة بالألوان التي نراها قادمة من موردين آخرين إلى مواصفات الشراء التي تنص على "اللون المتوافق مع العينة المعتمدة" ولا شيء أكثر من ذلك. لا تحتوي هذه الجملة على أي إضاءة، أو تسامح، أو مقياس درجات، ولا بيان بالمكونات التي يجب أن تتطابق مع أي منها. إنها حجة انتظار موعد التسليم.

المواصفات التي تمنع الوسيطة من تسمية أربعة أشياء. أولاً، ضوء الموافقة - عادةً D65، وإذا كان المنتج سيوضع في متاجر التجزئة الأوروبية أو اليابانية، D65 بالإضافة إلى TL84، أو بالإضافة إلى CWF للسوق الأمريكية. ثانياً، الفرق المقبول، إما كدرجة تدرج رمادية أو كتفاوت رقمي في اللون. ثالثًا، ما هي المكونات التي ترتبط بلون الجسم والتي يُسمح لها بأن تكون ذات لون مختلف عن عمد، لأنه في الحقيبة الفنية، لا يُقصد من الحزام والجسم في كثير من الأحيان أن يتطابقا، كما أن جعلهما متطابقين لم يكن المقصود منه إضاعة وقت الجميع. رابعًا، ما إذا كان محتوى المادة المضيئة البصرية مقيدًا، وهو أمر مهم بالنسبة لأي منتج أبيض أو باستيل يتمتع بعمر خدمة طويل متوقع في الهواء الطلق.

مع وجود هذه العناصر الأربعة في المواصفات، تصبح الموافقة على اللون بمثابة فحص. وبدونها، يصبح الأمر عبارة عن مفاوضات تتم عبر البريد الإلكتروني بين شخصين يقفان تحت مصابيح مختلفة.

الأسئلة المتداولة

ألا يستطيع مقياس الطيف الضوئي أن يحل محل صندوق الضوء؟

لا، وليس للسبب الذي يتوقعه الناس. تعطي الأداة رقمًا متكررًا تحت أي إضاءة تطلب منها حسابه، وهي أفضل من العين البشرية في اكتشاف التحولات الصغيرة المتسقة. لكن التمرير الرقمي لا يزال من الممكن أن يتوافق مع عدم تطابق واضح بصريًا عندما يختلف اللمعان أو الملمس أو بنية السطح بين المادتين، وهو ما يحدث بشكل روتيني عند مقارنة فيلم ملحوم لامع مع نسيج غير لامع. هناك حاجة إلى كلتا الأداتين. تقارير الصك. مجلس الوزراء يقرر.

لماذا لا يمكننا الموافقة على اللون في الهواء الطلق في وضح النهار؟

لأن ضوء النهار ليس شيئاً واحداً. ويتغير طيفه مع الوقت من اليوم، والموسم، وخط العرض، والغطاء السحابي، وما ينعكس عليه من الأسطح القريبة. لون تمت الموافقة عليه في الساعة 10 صباحًا تحت سحابة رقيقة ورفض في الساعة 4 مساءً. تحت سماء صافية لم تتم الموافقة عليه مطلقًا مقابل مرجع ثابت. D65 موجود على وجه التحديد بحيث لا يتحرك المرجع.

كيف تتعامل مع العميل الذي تلاشت عيناته المعتمدة؟

عمر المعايير المادية، وخاصة عينات النسيج التي تم التعامل معها وكشفها. عندما يكون المعيار المعتمد قديمًا، فإننا نضع علامة عليه بدلاً من مطابقته بصمت - حيث تؤدي مطابقة عملية إنتاج جديدة إلى مرجع باهت إلى ظهور التلاشي في البضائع. القرار المعتاد هو معيار معاد إصداره أو هدف رقمي متفق عليه مقابل المواصفات الأصلية.

هل تحتاج الخزانة إلى معايرة؟

لا تحتوي الخزانة نفسها على عنصر قياس للمعايرة، ولكن حالة المصباح هي عنصر التحكم المكافئ. يتم تتبع ساعات عمل المصباح على العداد المدمج ويتم استبدال الأنابيب على أساس الساعات المتراكمة بدلاً من الفشل، حيث أن الانجراف الطيفي يسبق الاحتراق بهامش طويل. تعد سجلات استبدال المصابيح جزءًا من ملف المعدات وهي متاحة للمراجعين الزائرين إلى جانب شهادات معايرة أدوات القياس في المختبر.

هل يتم فحص اللون مرة واحدة أم طوال فترة الإنتاج؟

طَوَال. إن الغطس في المختبر والموافقة على المادة الأولى يحددان الهدف؛ يقوم فحص المواد الواردة بفحص كل لفة وكل قطعة حزام مقابلها؛ تلتقط عمليات الفحص أثناء العملية الانجراف بين دفعات المواد ضمن أمر واحد. يعد انجراف اللون بين لفتين من الفيلم المتطابق اسميًا أمرًا شائعًا بدرجة كافية لدرجة أن التعامل مع الموافقة كحدث لمرة واحدة هو كيف تنتهي الشحنة بدرجتين من نفس الحقيبة في كرتونة واحدة.

حيث يجلس هذا في السلسلة

تغلق هذه الخزانة الحلقة التي تمر عبر معظم المختبر. إنه يصنف التلطيخ الناتج عناختبار التآكليقرأ النتائج من أعمال ثبات اللون، ويفحص مجموعات المواد قبل وبعد التعتيق البيئي، ويتحقق من أن معلمات اللحام لديناالتذبذب و اختبار تحمل السوستةلم يتم شراء التحقق من القوة على حساب المظهر. القوة والمظهر ليسا متغيرين مستقلين في البناء الملحوم، والأداة التي تحافظ على سلامتهما هي تلك التي لا تحتوي على أجزاء متحركة على الإطلاق.
