لحام الترددات اللاسلكية: كيف يتم تصنيع واختبار طبقات اللحام بالترددات الراديوية

اللحام بالتردد الراديوي (RF)، والذي يسمى أيضًا اللحام عالي التردد (HF) أو اللحام العازل، يجمع المواد البلاستيكية الحرارية مثل PVC وTPU عن طريق تسخينها من الداخل باستخدام مجال كهرومغناطيسي سريع التناوب، عادة عند 27.12 ميجا هرتز، في حين يضغط القالب المعدني على الطبقات معًا. تذوب الطبقتان في طبقة واحدة وتبرد تحت الضغط، مما يترك درزًا بدون فتحات إبرة أو خيط أو مادة لاصقة. ولهذا السبب يتم استخدام طبقات ملحومة عالية التردد في أي مكان يجب أن يحتفظ فيه المنتج بالماء أو الهواء أو السائل داخل أو خارج: الأكياس الجافة، وحقائب الظهر المقاومة للماء، والمبردات الناعمة، والمواد القابلة للنفخ، وأكياس السوائل الطبية والعديد من الحاويات العسكرية والصناعية.

يشرح هذا الدليل كيفية عمل العملية، وما هي المواد التي يمكن لحامها وما لا يمكن لحامها، وكيف تتم مقارنة الدرزات الملحومة مع الدرزات المخيطة والمسجلة والملصقة، وما الذي يجعل اللحام يفشل، وكيف يتم اختبار الدرزات الملحومة قبل شحن المنتج. إنه مكتوب من أرضية المصنع: نحن نصنع أكياسًا ملحومة عالية التردد لأكثر من 20 عامًا في مصانعنا في دونغقوان، الصين ومدينة هوشي منه، فيتنام.

استكشف هذا القسم: اللحام بالترددات اللاسلكية والاختبار والمواد

هذه الصفحة هي نقطة البداية لمقالاتنا الهندسية حول اللحام عالي التردد. تتعمق كل مقالة أدناه في جزء واحد من الموضوع.

كيفية عمل اللحام: شرح اللحام عالي التردد 27.12 ميجا هرتز | كيف يمنع لحام الترددات اللاسلكية التسربات على مستوى التصنيع | تتكون حقيبة الظهر من ثلاثين جزءًا ملحومًا قبل أن تكون حقيبة ظهر

ملحومة مقابل مخيط: الملحومة مقابل المخيطة: كيف يتم صنع الأكياس المقاومة للماء حقًا | اللحام بترددات الراديو مقابل الخياطة: مما يخلق معدات مقاومة للماء حقًا

جودة اللحام والعيوب: الرقم الذي يقرر ما إذا كان اللحام هو في الواقع لحام | عيوب اللحام RF الشائعة: دليل تدقيق OEM | اختبار ضمان الجودة والتدقيق للتصنيع المقاوم للماء

الاختبارات المعملية على الأكياس الملحومة: لم يتمزق الحزام، بل خرج من الحقيبة | 3000 عملية سحب تحت الحمل: اختبار الجزء الذي يفشل أولاً | الآلة التي تقوم بفرك قماشنا حتى تفشل | يبقى الإبزيم أطول من عمر الحقيبة، أو لا | هل سيختفي اللون من قميصك؟

المواد القابلة للحام: دليل مادة TPU المقاومة للماء | أكياس TPU مقابل PVC الجافة في البرد القارس | مادة TPU خالية من PFAS

ما هو لحام الترددات اللاسلكية؟

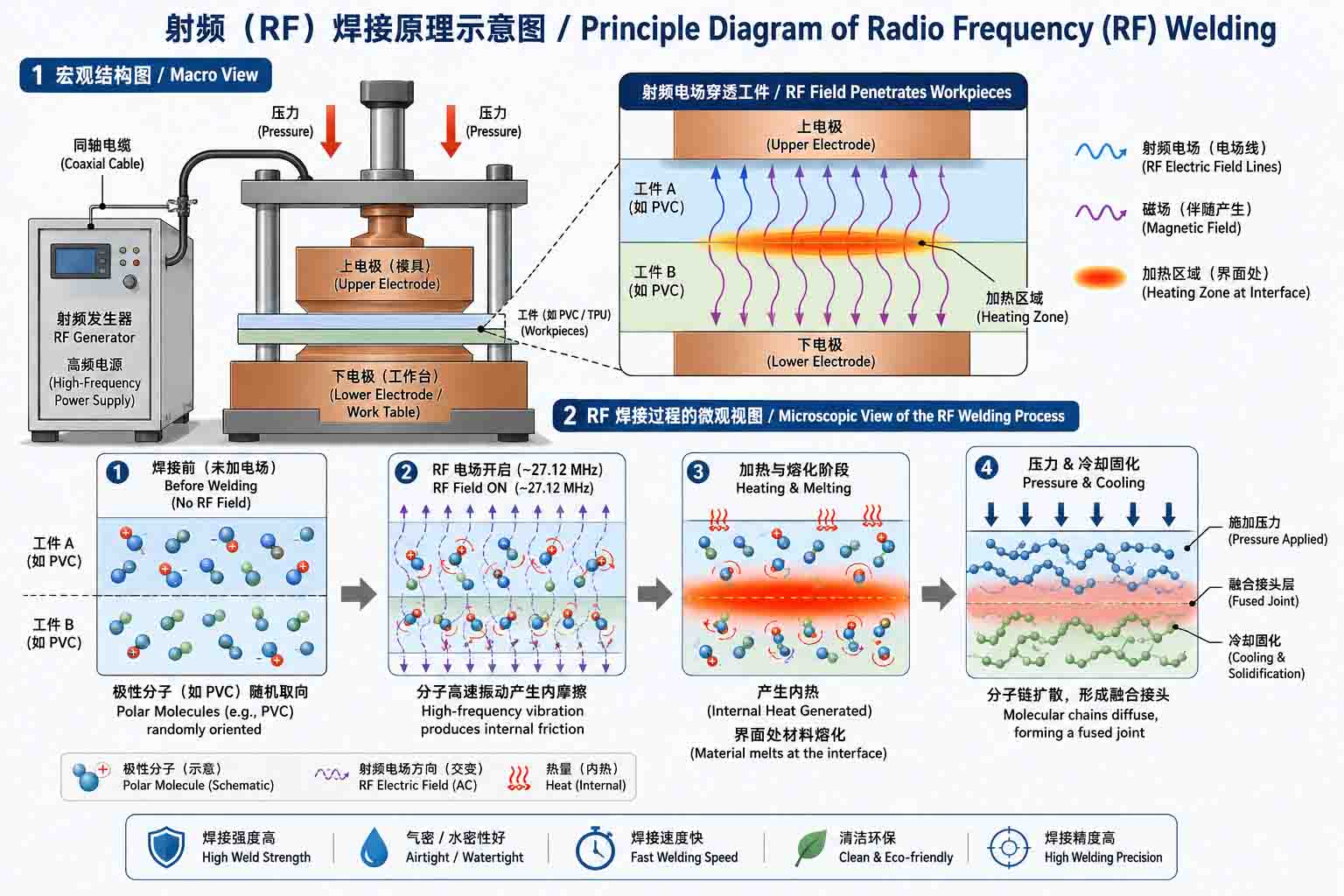

اللحام بالترددات اللاسلكية هو وسيلة لدمج المواد البلاستيكية دون أن يلمس مصدر حرارة خارجي السطح. بدلاً من الصفيحة الساخنة أو الهواء الساخن، تقوم الآلة بتطبيق مجال كهربائي عالي التردد عبر المادة. تحتوي بعض أنواع البلاستيك على جزيئات قطبية تحاول الاصطفاف مع المجال. ونظرًا لأن المجال ينعكس ملايين المرات في الثانية، فإن تلك الجزيئات تهتز باستمرار، ويولد الاحتكاك بينها حرارة داخل المادة نفسها. عندما يصل البلاستيك إلى نقطة الانصهار عند المفصل، فإن ضغط القالب يجبر الطبقتين على التدفق إلى بعضهما البعض.

تصف أسماء اللحام RF واللحام عالي التردد واللحام عالي التردد وختم العزل الكهربائي نفس العملية. تعمل الآلات الصناعية على ترددات مخصصة لهذا الغرض، والأكثر شيوعًا هي 27.12 ميجا هرتز، ولهذا السبب يظهر مصطلح "لحام 27.12 ميجا هرتز" أيضًا في المواصفات. تم استخدام هذه العملية صناعيًا منذ منتصف القرن العشرين وهي الآن قياسية لأي منتج يمكن أن تتسرب منه الدرزات المخيطة.

كيف تتم العملية، خطوة بخطوة

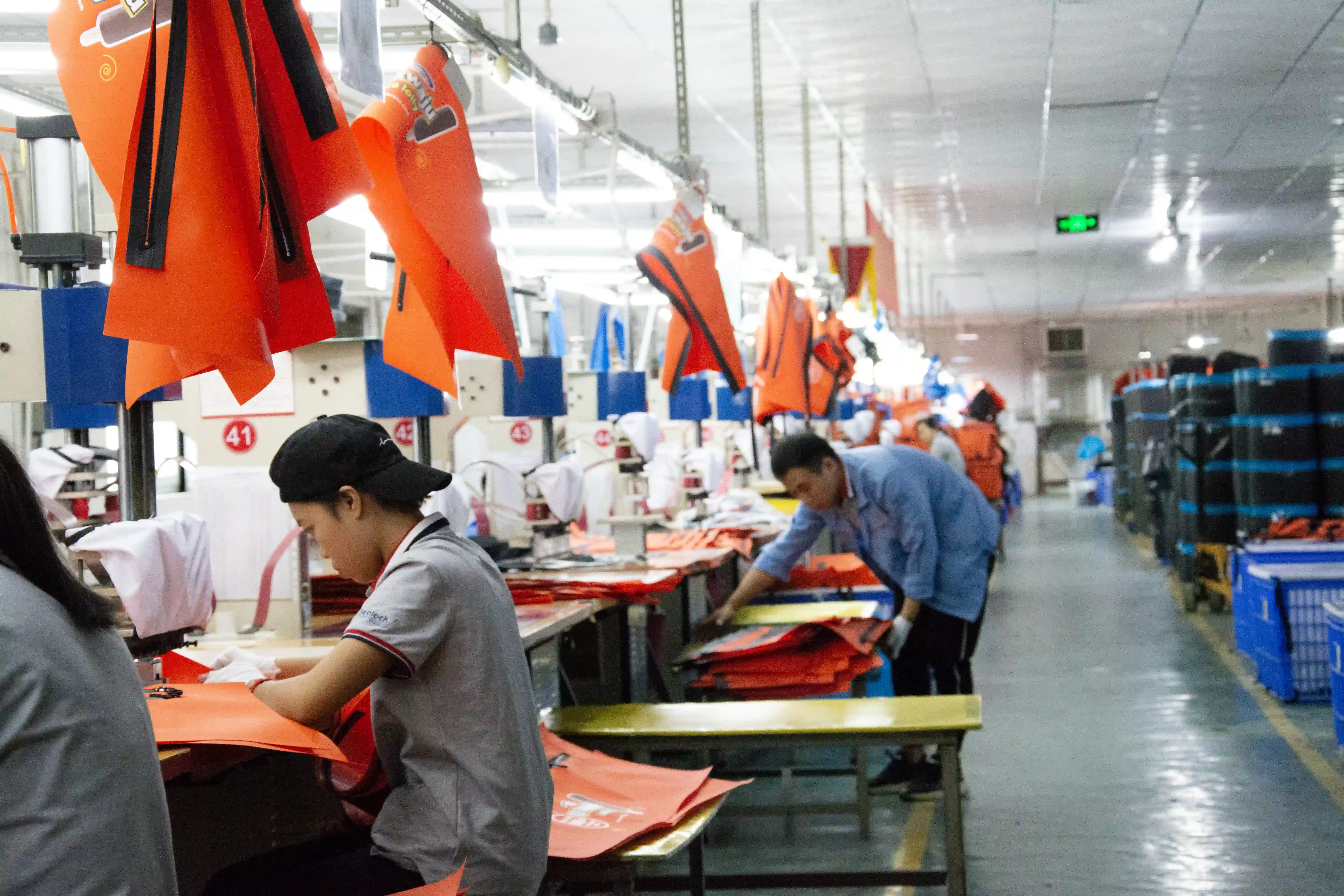

في خط إنتاج الأكياس، يعتبر اللحام عالي التردد مرحلة واحدة في تسلسل أطول. يتم قطع الألواح أولاً من القماش المطلي بمادة TPU أو PVC، ويتم خياطة أي أجزاء تحتاج إلى الخياطة، مثل الحزام ومثبتات الأشرطة والجيوب المنظمة، على الألواح المسطحة قبل بدء اللحام. ولهذا السبب يتم تصنيع معظم الأكياس المقاومة للماء على خطين، الخياطة واللحام، ويعملان معًا بدلاً من استبدال أحدهما بالآخر.

لكل لحام، يقوم المشغل بوضع الألواح على قاعدة الآلة، غالبًا في أداة تثبيت تحملها في محاذاة دقيقة. يتم إنزال قالب نحاسي على شكل خط التماس على المادة، وتوضع أسفله طبقة عازلة عازلة لمنع الانحناء. يقوم الجهاز بعد ذلك بتطبيق طاقة التردد اللاسلكي لبضع ثوان أثناء ضغط القالب لأسفل. بمجرد توقف الطاقة، يظل القالب مغلقًا لفترة تبريد بحيث تتصلب المادة المنصهرة تحت الضغط؛ يؤدي إطلاقه مبكرًا جدًا إلى إنتاج درز ضعيف ومتموج. وأخيرا، يتم قطع المواد الزائدة وفحص التماس.

هناك ثلاثة إعدادات تتحكم في النتيجة: الطاقة، ووقت اللحام، ووقت التبريد، بالإضافة إلى ضغط القالب. يجب ضبطها لكل مجموعة من المواد والسمك والقالب. يمكن للإعداد الذي ينتج درزًا مثاليًا على القماش المشمع 500D PVC أن يحترق من خلال طبقة رقيقة من مادة TPU أو يدمج صفائح TPU الثقيلة، لذلك يتم التحقق من صحة كل مادة أو قالب جديد باستخدام اللحامات الاختبارية قبل بدء الإنتاج.

يقوم قالب نحاسي بضغط الطبقات معًا بينما تعمل الطاقة عالية التردد على إذابتها من الداخل.

ما هي المواد التي يمكن لحامها بالترددات اللاسلكية؟

فقط المواد البلاستيكية التي تحتوي على جزيئات قطبية هي التي تسخن في مجال عالي التردد، مما يحد من العملية على مواد معينة. PVC والبولي يوريثان، بما في ذلك TPU، هي الأكثر ملحومة على نطاق واسع، وهي المواد الرئيسية المستخدمة للأكياس المقاومة للماء. يمكن لحام بعض المواد الأخرى تحت ظروف خاصة، في حين لا يمكن لحام المواد البلاستيكية غير القطبية الشائعة بهذه الطريقة على الإطلاق.

مادة الترددات اللاسلكية قابلة للحام؟ ملحوظات
PVC (الفيلم والقماش المشمع المطلي) نعم بسهولة الحقيبة الجافة الكلاسيكية ومواد حقيبة الدراجات النارية
TPU والبولي يوريثين الأخرى نعم أخف وأكثر مرونة في البرد من PVC؛ تعتمد المعلمات على الدرجة والسمك
نسيج نايلون أو بوليستر مطلي بمادة TPU أو PVC نعم، من خلال الطلاء الطلاء هو ما يلحم. يجب أن تكون سميكة بدرجة كافية وعلى الوجه الأيمن
إيفا، PET، فيلم النايلون، بعض ABS أحيانا ممكن مع إعدادات خاصة أو أدوات ساخنة
البولي ايثيلين، البولي بروبيلين، PTFE، البوليسترين، البولي كربونات عموما لا غير قطبية؛ انضم إليها الهواء الساخن أو الموجات فوق الصوتية أو طرق أخرى بدلاً من ذلك
نايلون أو بوليستر منسوج غير مطلي لا يجب أن تكون مخيطة أو مغلفة أولاً

بالنسبة للأقمشة المطلية، التفاصيل الأكثر أهمية هي الطلاء. يتم لحام القماش المصفح بمادة TPU مع طبقة كبيرة بشكل موثوق، في حين أن القماش ذو الطبقة الرقيقة جدًا قد لا يحتوي على مادة كافية عند المفصل لتشكيل درز قوي. وهذا هو أحد الأسباب التي تجعل القماشين الموصوفين بنفس الكلمات يمكن أن يتصرفا بشكل مختلف تمامًا على آلة اللحام. ملكنادليل مادة TPU المقاومة للماءيغطي الجانب المادي بمزيد من التفاصيل.

طبقات ملحومة RF مقابل طبقات مخيطة ومسجلة وملصقة

عالية التردد ملحومة مخيط مخيط ومسجل لصقها
ثقوب في التماس لا أحد واحدة لكل غرزة مغطاة بالشريط لا أحد
مقاوم للماء مع مرور الوقت نعم، التماس هو مادة واحدة لا حتى يرفع الشريط حتى العصور اللاصقة
محكم نعم لا نادرًا أحيانا
حرية التصميم محدودة بشكل القالب عالية جدا عالي معتدل
يعمل على القماش غير المطلي لا نعم نعم يعتمد على المادة اللاصقة

لا شيء من هذا يجعل الخياطة أقل جودة بشكل عام. الخياطة هي الخيار الصحيح للجيوب المنظمة والأشرطة والحشو وأي شيء خارج الغلاف المقاوم للماء، كما أن خطوط الخياطة لدينا تتمتع بالخبرة مثل خطوط اللحام لدينا. تستخدم أفضل الأكياس المقاومة للماء كلا من: مجموعات فرعية مخيطة من أجل الهيكل والراحة، وطبقات ملحومة أينما يجب إبعاد الماء. مقالتنا علىكيف يتم صنع الأكياس الملحومة والمخيطة حقًايوضح كيف يتم الجمع بين الاثنين في منتج واحد.

لحام الترددات اللاسلكية مقابل اللحام بالموجات فوق الصوتية والهواء الساخن

يستخدم اللحام بالموجات فوق الصوتية اهتزازات ميكانيكية عالية التردد بدلاً من المجال الكهربائي. إنه سريع ويعمل على بعض المواد التي لا تستجيب للترددات اللاسلكية، لكنه يناسب بشكل أفضل الطبقات الضيقة الصغيرة أو البقعية أو المستمرة. يعمل اللحام بالهواء الساخن واللحام الإسفيني الساخن على إذابة السطح من الخارج ويمكن أن ينضم إلى المواد غير القطبية مثل البولي إيثيلين، مما يجعلها شائعة بالنسبة للأغشية الأرضية الكبيرة وبعض القماش المشمع. بالنسبة للأكياس المصنوعة من PVC أو TPU، عادةً ما يُفضل اللحام عالي التردد لأنه يسخن المفصل بالتساوي من خلال سمكه، وينتج طبقات واسعة ومتسقة بأشكال معقدة في ضغطة واحدة، ويترك سطح المادة بدون علامات إلى حد كبير.

ما الذي يجعل اللحام يفشل

يعود التماس الملحوم الذي يتسرب دائمًا إلى أحد الأسباب القليلة. يحدث الانصهار الناقص عندما تكون الطاقة أو الوقت منخفضين للغاية: يبدو التماس مغلقًا، لكن الطبقات تلتصق ببعضها البعض فقط على السطح وتتقشر تحت الحمل. يحدث الاحتراق أو الانحناء عندما تكون الطاقة عالية جدًا أو يكون المخزن المؤقت مفقودًا، مما يترك خطًا رفيعًا أو محروقًا أو مثقوبًا. يؤدي التلوث، مثل الغبار أو عامل التحرير أو الملدنات الموجودة على السطح، إلى إيقاف دمج الطبقات بشكل صحيح. والتغيير في المادة، حتى لو كان دفعة مختلفة أو لون مختلف من نفس القماش، يمكن أن يغير الإعدادات الصحيحة بما يكفي لإضعاف التماس إذا لم يتم إعادة التحقق من صحة الماكينة.

معظم هذه العيوب غير مرئية للمظهر غير الرسمي، ولهذا السبب تحتاج المنتجات الملحومة إلى اختبارات تدميرية على العينات واختبار الضغط أو الغمر على المنتجات النهائية. دليلنا لعيوب اللحام RF الشائعةيوضح الشكل الذي تبدو عليه كل واحدة عند قطع التماس.

لحام سليم، ولحام سفلي، وحرق، جنبًا إلى جنب.

كيف يتم اختبار اللحامات الملحومة RF

يبدأ الاختبار قبل الإنتاج. عندما يتم إعداد مادة أو قالب جديد، يتم عمل عينات اللحام وتفكيكها على جهاز اختبار الشد لقياس قوة الترابط، وهي القوة اللازمة لتقشير التماس وفتحه. اللحام الجيد يمزق المادة بجانب خط التماس بدلاً من فصلها على طولها. مقالنا المختبريالرقم الذي يقرر ما إذا كان اللحام هو في الواقع لحاميشرح هذا الاختبار بالتفصيل.

أثناء الإنتاج، يمر كل طلب عبر IQC على القماش الوارد، وIPQC على خط اللحام مع فحوصات منتظمة للعينات، وOQC على المنتجات النهائية، مع توفر فحص طرف ثالث من SGS أو QIMA عند الطلب. تتطابق اختبارات المنتج النهائي مع التصنيف الذي يحمله المنتج: اختبار المطر الغزير ونفث الماء للمنتجات ذات التصنيف IPX5 أو IPX6، واختبار الغمر الكامل في الماء لأكثر من ساعتين للمنتجات ذات التصنيف IPX7 أو IPX8. قوة الشد، والتآكل، ورذاذ الملح على الأجهزة، واختبار الحمل لأكثر من 1500 دورة واختبار إجهاد السحاب لما يصل إلى 3000 دورة يكمل البرنامج القياسي، إلى جانب فحوصات ثبات اللون واختلاف اللون مقابل العينة المعتمدة.

بالنسبة للمنتجات المغلقة والمانعة للهواء، فإن الاختبار الأكثر كشفًا هو أيضًا الأبسط. تتمثل إجراءات فحص العملاء القياسية لدينا في فك العلبة، واستخراج الفراغ، والراحة الثابتة لمدة 24 ساعة، وتحديد تسرب الهواء. إذا ظل المنتج محتفظًا بشكله بعد 24 ساعة، فلن يتسرب أي من اللحامات أو السدادات أو الصمامات، بما في ذلك التسربات البطيئة التي يمكن أن يفوتها اختبار الغمر القصير.

حيث يتم استخدام لحام الترددات اللاسلكية

المعدات الخارجية والبحرية هي الاستخدام الأكثر شيوعًا: الحقائب الجافة، وحقائب الظهر والقماش المقاومة للماء، وحقائب قوارب الكاياك والقوارب، وحقائب الدراجات النارية والدراجات، وحقائب الهاتف المقاومة للماء، وأكياس الضغط. تستخدم المبردات الناعمة الأصداف والبطانات الملحومة لأن البطانة الملحومة لا تتسرب من الماء الذائب ولا تحتوي على خطوط غرز لاحتجاز الأوساخ والرائحة. وبعيدًا عن الأكياس، فإن نفس العملية تصنع السوائل الطبية وأكياس الدم، والقوارب القابلة للنفخ والألعاب، وعوامات السباحة، والقماش المشمع، وأغطية الشاحنات، ومجموعة واسعة من المنتجات العسكرية والحكومية، بما في ذلك قربة الوقود والمياه، والملاجئ القابلة للنفخ، وأغطية المعدات المقاومة للعوامل الجوية وأكياس الاحتواء، حيث تعتبر اللحامات المحكمة ومقاومة الحرارة والبرودة والضغط ضرورية.

المنتجات الملحومة RF من مجموعتنا

صورة منتج البناء الملحومة
SL-D069 waterproof dry bag 20 litre ocean pack SL-D069 حقيبة أوشن باك الجافة سعة 20 لتر القماش المشمع PVC 500D، طبقات ملحومة عالية التردد، ملفوف
SL-E090 airtight waterproof backpack dry bag حقيبة ظهر SL-E090 سعة 60 لترًا محكمة الغلق وجافة جسم من مادة TPU، ودرزات ملحومة ومثبتات للحزام
SL-K060B roll-top handlebar bag حقيبة المقود SL-K060B، 7 لتر مانع للتمزق مطلي بمادة TPU، ودرزات ملحومة ومنافذ للحزام، IPX6
SL-P1083 vacuum compression bag with built-in pump حقيبة ضغط SL-P1083 مع مضخة مدمجة صفائح TPU، جسم ملحوم، نافذة ملحومة وتركيب المضخة
آلة لحام عالية التردد من خط إنتاج فيتنام

كيفية تقييم مورد لحام الترددات اللاسلكية

اطلب رؤية آلات اللحام والقوالب الخاصة بمنتجك، واسأل عن كيفية تسجيل المعلمات وإعادة التحقق من صحتها عندما تتغير المادة. اطلب نتائج قوة الترابط على عينات اللحام، وليس فقط على المنتجات النهائية. تحقق مما إذا كان المصنع لديه القدرة على الخياطة الخاصة به، لأن كل حقيبة ملحومة تقريبًا تحتوي أيضًا على أجزاء مخيطة، والمورد الذي يتعاقد من الباطن مع أحدهما يكون لديه سيطرة أقل على النتيجة. أخيرًا، اسأل كيف يتم اختبار المنتجات النهائية وفقًا للتصنيف الموجود على الملصق، وما إذا كان بإمكانك اتباع نفس الاختبار بنفسك عند الوصول. انهيارناما الذي يدفع تكلفة الحقيبة المقاومة للماءيشرح كيف تتناسب تكاليف القالب والأدوات مع عرض الأسعار.

الأسئلة المتداولة

هل اللحام RF هو نفس اللحام HF؟

نعم. لحام الترددات الراديوية (RF) واللحام HF (عالي التردد) واللحام العازل هي أسماء مختلفة لنفس العملية.

هل طبقات الملحومة RF مقاومة للماء؟

نعم. يدمج اللحام المصنوع بشكل صحيح الطبقتين في قطعة واحدة من المادة، لذلك لا توجد فتحات لمرور الماء من خلالها. ويعتمد أيضًا ما إذا كان المنتج النهائي مقاومًا للماء على إغلاقه وأي فتحات أخرى، ولهذا السبب يتم اختبار المنتجات ككل.

هل اللحام بالترددات اللاسلكية أقوى من الخياطة؟

لإبعاد الماء والهواء، نعم. في اللحام الجيد، عادة ما تتمزق المادة الموجودة بجانب خط التماس قبل أن ينفصل خط التماس نفسه. تظل الخياطة هي الخيار الأفضل للأشرطة الحاملة والأجزاء المبطنة خارج المنطقة المقاومة للماء، ولهذا السبب غالبًا ما يتم الجمع بين الاثنين.

هل يمكن لحام النايلون أو البوليستر بالترددات اللاسلكية؟

ليس بمفردهم. يصبح النايلون والبوليستر المنسوج قابلين للحام عندما يتم تغليفهما أو تصفيحهما بمادة TPU أو PVC، والطلاء هو الذي يشكل اللحام.

ما هو الفرق بين اللحام RF واللحام بالموجات فوق الصوتية؟

يقوم اللحام بالترددات اللاسلكية بتسخين المواد البلاستيكية القطبية من الداخل باستخدام مجال كهربائي وينتج طبقات واسعة بضغطة واحدة. يستخدم اللحام بالموجات فوق الصوتية الاهتزاز الميكانيكي وهو مناسب للطبقات الأصغر أو الأضيق ولبعض المواد التي لا يمكن لحامها باستخدام الترددات اللاسلكية.

لماذا تتسرب بعض اللحامات الملحومة؟

الأسباب المعتادة هي نقص الانصهار بسبب قلة الطاقة أو الوقت، أو الاحتراق بسبب كثرة الطاقة، أو التلوث على السطح، أو تغيير المواد دون إعادة التحقق من إعدادات الماكينة. يتم اكتشافهم جميعًا من خلال اختبارات قوة الترابط على العينات واختبار التسرب على المنتجات النهائية.

ما هو موك لحقيبة ملحومة RF مخصصة؟

تبدأ معظم الأكياس الملحومة لدينا بـ 300 قطعة لكل نمط، وبعضها بـ 500. ويحتاج الشكل الجديد إلى قوالب لحام خاصة به، وهي تكلفة لمرة واحدة مدرجة في عرض الأسعار. تستغرق العينات عادةً من 7 إلى 15 يومًا والإنتاج بالجملة من 30 إلى 45 يومًا.

هل يمكنك إضافة شعارنا إلى حقيبة ملحومة؟

نعم. طباعة الشاشة، نقل الحرارة، الرقع الملحومة والنقش عالي التردد، حيث يتم ضغط الشعار على المادة باستخدام قالب، كلها تعمل على منتجات PVC وTPU الملحومة.

العمل مع مصنع لحام عالي التردد

إذا كنت تقوم بتطوير منتج ملحوم، فأرسل إلينا رسوماتك أو عيناتك أو المواصفات المستهدفة. سوف نوصي بتصميم المواد والدرزات، وتصنيع القوالب وإعداد العينات للاختبار. اتصل بنا علىinfo@sealock.com.hkأو اتصل بالرقم +86-769-82009361.

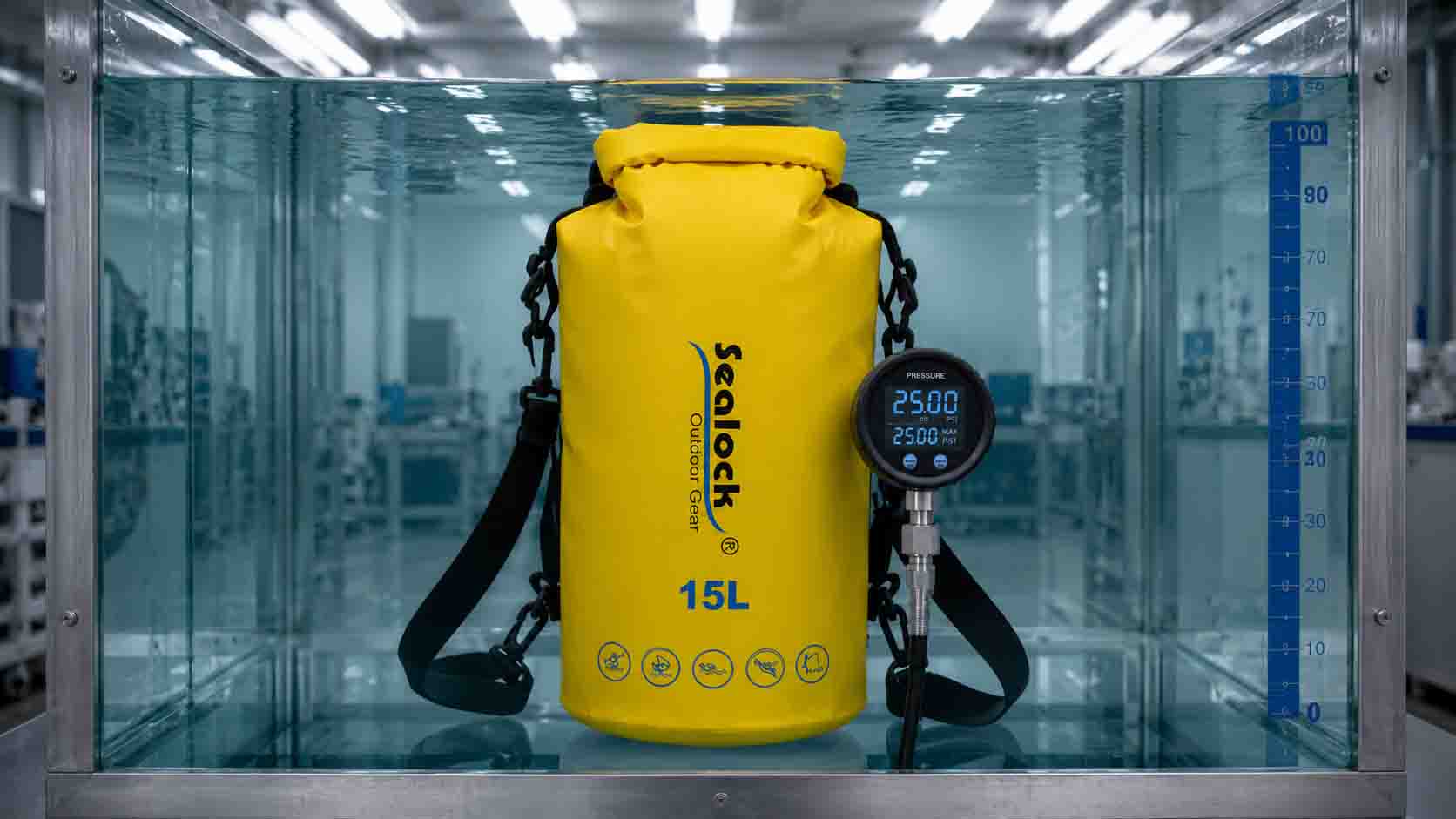

  • بالنسبة للعلامات التجارية التي توفر معدات خارجية مقاومة للماء بدرجة احترافية، فإن قدرة اللحام بالترددات الراديوية لشريك التصنيع لا تقل أهمية عن الانضباط في العملية الذي يقف وراءها. تغطي هذه المقالة المعلمات الهندسية التي تحدد ما إذا كان اللحام RF ينتج نتائج ثابتة خالية من التسرب على نطاق الإنتاج: فيزياء التسخين الجزيئي الداخلي بتردد 27.12 ميجاهرتز مقابل الترابط الحراري السطحي، ونافذة المعايرة الضيقة المطلوبة عند لحام مادة TPU عالية المتانة 840D، ومتغيرات العملية الثلاثة التي تفصل بيئة الإنتاج الخاضعة للرقابة عن بيئة غير متناسقة، وما يؤكده اختبار الضغط الهيدروستاتيكي 1.0 بار فعليًا حول اللحام النهائي.

    2026-05-15

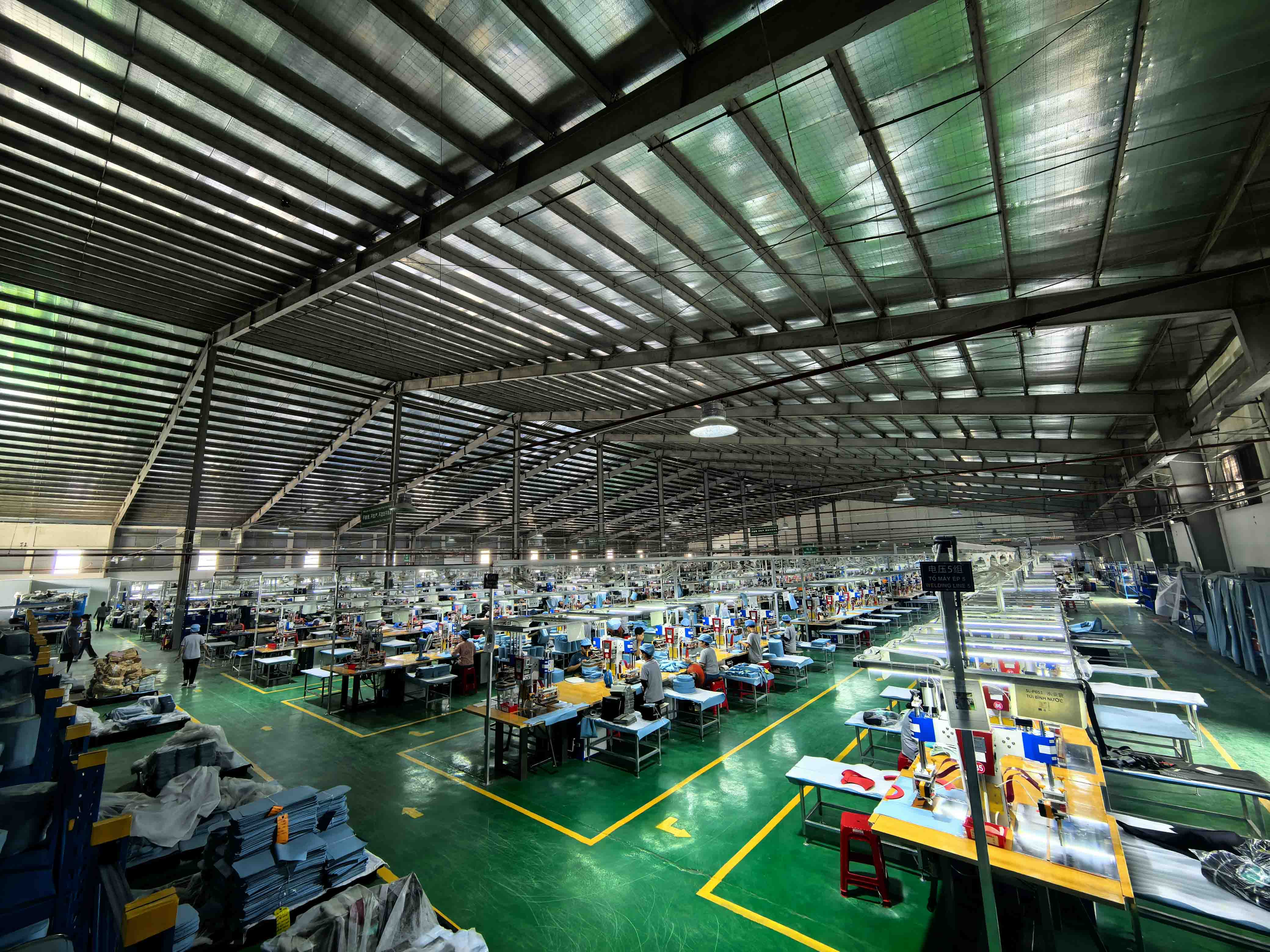

  • معظم حالات فشل المنتجات المقاومة للماء لا تبدأ بالقماش. يبدأون عند التماس. تشرح هذه المقالة الاختلافات العملية والهندسية بين اللحام بالتردد الراديوي والخياطة التقليدية للمعدات الخارجية، حيث تغطي الأداء المقاوم للماء تحت الضغط، والمتانة طويلة المدى من خلال دورات الإجهاد الميداني، وتوافق المواد، وواقع تكلفة الإنتاج، والسيناريوهات المحددة حيث تكون كل طريقة هي الاختيار الصحيح. يتضمن جدول مقارنة مباشر وإرشادات لمشتري OEM الذين يقومون بتقييم قدرة الشركة المصنعة على بناء التماس.
