عملية إنتاج حقيبة الظهر المقاومة للماء IPX8

Sealock هي شركة مصنعة لحقائب الظهر المقاومة للماء IPX8 ومورد OEM. يعد الوصول إلى IPX8 على حقيبة الهاتف مشكلة دقة على حجم صغير مغلق. يعد الوصول إليها على حقيبة ظهر تحمل حمولة سعة 65 لترًا بمثابة نظام مختلف تمامًا: أمتار من التماس بدلاً من السنتيمترات، وفتحة واسعة يجب أن تُغلق بالتساوي عبر عرضها بالكامل، وجسم ينثني تحت الحمل أثناء الغمر، وما يكفي من الهواء المحبوس لوضع ضغط حقيقي على الإغلاق من الداخل. يغطي هذا الدليل كيفية إنشاء حزمة IPX8 فعليًا، والأرقام الهندسية وراء الإغلاق الذي يجعل ذلك ممكنًا.

لماذا يغير المقياس المشكلة

IPX8 يعني الغمر المستمر الذي يتجاوز متر واحد، إلى العمق والمدة التي تعلنها الشركة المصنعة. إن تلبية ذلك على عبوة كبيرة ناعمة الجوانب يقدم أربعة عوامل لا تواجهها الحقيبة الصغيرة المغلقة أبدًا:

• طول التماس.تحتوي العبوة سعة 65 لترًا على عدة أضعاف التماس الملحوم للحقيبة. يمثل كل متر إضافي فرصة أخرى للحام هامشي، لذا فإن اتساق العملية يكون أكثر أهمية مع نمو الحجم، وليس أقل.
• حجم الهواء الداخلي.عبوة محكمة الغلق بسعة 65 لتر تحبس كمية كبيرة من الهواء. عند غمرها، ينضغط هذا الهواء ويندفع للخارج مقابل الإغلاق والدرزات - تتعرض العبوة للضغط من كلا الاتجاهين في وقت واحد.
• الانحناء تحت الحمل.تتشوه العبوة المحملة أثناء حملها وإسقاطها وضغطها على هيكل أو صخرة. الحقيبة لا تزال قائمة. تعمل العبوة على طبقاتها باستمرار.
• اختراقات الحاملة.تحمل جميع أدوات تثبيت السرج وحزام الورك ومقبض السحب وزنًا على الجسم الذي يجب أن يظل مغلقًا. تحتوي الحقيبة على نقطة حبل واحدة؛ حزمة لديها ثمانية أو أكثر.

لماذا لا يصل السقف المتدحرج بمفرده إلى هناك؟

يُعد الغطاء القابل للطي إغلاقًا ممتازًا والاختيار الصحيح لمعظم العبوات المقاومة للماء. ما هو ليس هو ختم تصنيف الضغط. إنه يخلق مسارًا متاهة يتغلب على المطر والرذاذ والغمر القصير، لكن قوة الختم الخاصة به تأتي من يدي المستخدم والإبزيم - إنه ليس ضغطًا هندسيًا متحكمًا فيه. للحصول على تصنيف IPX8 المعلن، يجب أن يطبق الإغلاق أقوة تثبيت قابلة للقياس وقابلة للتكرار على حشية متوافقة.

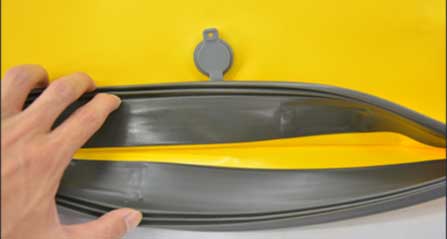

يقوم تصميم حزمة IPX8 الخاص بنا بذلك من خلال ثلاثة عناصر تعمل معًا: أشريط ختم المطاط الطبيعيعلى طول الافتتاح، أرفرف قابل للطيالذي يغلق عليه، وحزام ضغط مركزيالذي يشبك التجميع لأسفل. يوفر المطاط المرونة. رفرف يوفر الهندسة. الحزام يوفر القوة.

هندسة الحشية وراء ذلك

تعيش أختام الضغط أو تموت على رقم نادرًا ما تتم مناقشته في صناعة الأكياس، وهو أضيق مما يفترضه معظم الناس.

• الفرقة الضغط.يجب ضغط الحشية المطاطية بنسبة مئوية من سمكها الأصلي لإغلاقها. الالمثالي هو حوالي 40%، والحد الأقصى العملي هو 50%، والحد الأدنى حوالي 10-15%.. ضغط أقل ولا يوجد ختم؛قم بضغطه أكثر من 50% وقد لا ينتعش المطاط على الإطلاق- ترك فجوة دائمة حيث كان الختم موجودًا. تصميم الإغلاق يعني التصميم لهذا الشريط، وليس مجرد التثبيت بأقصى قدر ممكن.
• مجموعة ضغط.يتم قياس قدرة المطاط على الدفع للخلف من خلال مجموعة الضغط التي تم اختبارهاأستم D395. يتصرف المركب ذو مجموعة الضغط الضعيفة بشكل جيد في اليوم الأول ويتوقف تدريجياً عن الختم. هذه مواصفات مادية وليست افتراضًا للتصميم.
• الاسترخاء.تنخفض قوة استعادة الحشية المضغوطة بشكل قابل للقياس بعد وقت قصير من التثبيت - في غضون ساعة يمكن أن تصل إلى حوالي ثلاثة أرباع قيمتها الأصلية. من غير المحتمل حدوث فشل تام، لكن التسرب يصبح ممكنًا إذا لم يكن للتصميم هامش. لذلك يتم تحديد نظام التثبيت مع الإرتفاع بدلاً من الحد الأدنى النظري.

الجزء الأصعب: حتى التثبيت عبر فتحة واسعة

هذا هو المكان الذي تختلف فيه العبوة الكبيرة عن المنتج الصغير المختوم. يطبق حزام الضغط المركزي أقصى قدر من القوة في منتصف الفتحة ويقل تدريجيًا نحو الأطراف. هندسة الحشيات لها اسم للمشكلة الناتجة - تركيز القوة عند نقطة التثبيت، مع الضغط المنخفض بعيدًا عنها - وتنطبق الإجابات الكلاسيكية:

• توقف الضغطالتي تمنع سحق الحشية بعد حد الارتداد حيث يسحب الحزام بقوة أكبر.
• رفرف متصلب، بحيث تنتشر قوة الإغلاق على طول الفتحة بدلاً من تبديد بضعة سنتيمترات على جانبي الحزام.
• تم اختيار ملف تعريف الحشية ومقياس التحمل لمنحنى القوةالإغلاق يسلم في الواقع، وليس لمثالية موحدة.
• أضعاف الهندسة في النهايات، نظرًا لأن الغطاء المطوي يجب أن يدور زاوية عند كل طرف من الفتحة - وهي نفس مشكلة تجميع الزوايا التي تؤثر على أي إغلاق مطوي واسع.

التثبيت غير المتساوي هو وضع الفشل الكلاسيكي لهذا النوع من الإغلاق: الختم الذي يثبت في المركز والفجوات في أحد الأطراف سوف يمرر غمرًا عرضيًا ويتسرب تحت ضغط مستمر. يعد التحقق من التساوي عبر العرض الكامل، وليس فقط على الحزام، بمثابة خطوة فحص مطلوبة.

الصدفة: المزيد من التماس، وأقل التسامح

• مادة.يعتبر TPU المصفح على نايلون 420D هو الغلاف المناسب لهذه الفئة - تحمل قاعدة النايلون قوة التمزق والتآكل، ويوفر TPU مقاومة التحلل المائي، وثبات الأشعة فوق البنفسجية، والمرونة الباردة وقابلية اللحام. يتحمل TPU أيضًا الثني المستمر الذي تفرضه العبوة المحملة بشكل أفضل بكثير من الطلاء الصلب.
• اللحام عند 27.12 ميجاهرتزمع عدم وجود ثقوب إبرة في أي مكان في الحاجز. في العبوة الكبيرة، يعد استقرار معلمة اللحام عبر عملية الإنتاج بأكملها هو أكبر محدد منفرد لما إذا كانت الدفعة تحمل تصنيفها أم لا.
• قاعدة كشط معززة.يتم سحب لوحة القاعدة وتثبيتها أكثر من أي سطح آخر، وفي منتج IPX8، تعتبر القاعدة البالية فشلًا في الختم، وليس مجرد ضرر تجميلي.
• تحميل المراسي مخيط قبل اللحام.يتم خياطة مثبتات الحزام وحزام الورك ومقبض السحب على الألواح المسطحة عند التوتر العالي أولاً، وبالتالي تنتهي الثقوب أسفل الجلد الملحوم وينتشر الحمل عبر البصمة المخيطة. تتقشر المراسي الملحومة فقط تحت القص المستمر.

تسلسل الإنتاج

1. تنظيم المواد وقطعها— يتم قطع الألواح إلى درجة تحمل مشددة، نظرًا لأن التماس الملحوم ليس له أي سماحية لامتصاص الانحراف.
2. خياطة التجميع الفرعي- الحزام، وحزام الورك، واللوحة الخلفية، والجيوب الجانبية، ومثبتات حبل الرموش المصممة كوحدات.
3. خياطة نقطة التحميل على اللوحات المسطحة- يتم تطبيق المراسي عند التوتر العالي قبل إغلاق القذيفة.
4. إعداد القالب واللحام HF— القشرة مندمجة في جلد محكم الغلق، يغطي آثار الأقدام المخيطة.
5. ربط الحشية- يتم ربط شريط الختم المطاطي الطبيعي بشكل صحيح على طول الفتحة بالكامل. أي انحراف هنا يصبح شريط ضغط غير متساوٍ لاحقًا.
6. رفرف وحزام الضغط التجمع- تم ضبط هندسة الرفرف بحيث يتم طيها بشكل مباشر على الحشية والحزام والأجهزة المثبتة.
7. التحقق من الإغلاق- تم فحص الضغط عبر العرض الكامل، وليس فقط على الحزام.
8. تحديد التسرب والتعبئة.

أساس المنتج

تعتبر هذه العبوات الملحومة بمثابة نقاط بداية متساوية لطلب تصنيع المعدات الأصلية - ولا يتم تصنيف أي منها فوق الأخرى؛ يتم وضع تصميم IPX8 جنبًا إلى جنب مع إنشاءات IPX7 التي تم التحقق منها والسحاب المحكم:

صورة	الموديل والمواصفات	نظام الختم والتصنيف	موك
	SL-J033 حزمة استكشاف مقاومة للماء- 45 لتر / 55 لتر / 65 لتر (34×23×58 / 68 / 78 سم)؛ 1,916 / 1,968 / 2,043 جم؛ مادة TPU مغلفة بالنايلون 420D؛ قاعدة كشط معززة للخدمة الشاقة؛ جيب شبكي داخلي؛ جيب جانبي، وأسلاك رموش جانبية، ولوحة رقعة بخطاف وحلقة، وأنابيب عاكسة؛ أحزمة كتف مبطنة، وحزام للقص، وحزام الورك مبطن، ومقبض سحب؛ أصفر / أسود.	IPX8- شريط إغلاق من المطاط الطبيعي + غطاء قابل للطي + حزام ضغط مركزي	300-500
	حقيبة ظهر مقاومة للماء SL-E103 مع سحاب محكم- 45 لتر (30×22×73 سم)؛ طلاء مقاوم للماء من مادة TPU؛ طبقة الكمبيوتر الداخلية عينة 15 يوما.	سحاب محكم - تم التحقق من IPX7، وصول سريع واسع	500
	حقيبة ظهر جافة محكمة الغلق SL-E090- 60 لتر (36×25×80 سم)؛ تي بي يو؛ الأسود والأصفر والأحمر. يمكن طيها للأسفل من أجل النقل؛ يطفو.	الطبقة العلوية - حجم هواء محصور كبير، وقابلية طفو حسب التصميم	300-500
	حقيبة ظهر جافة من مادة TPU SL-E039— 25 لترًا؛ نايلون 420D مطلي بمادة TPU؛ حزامان للكتف قابلان للتعديل وزر للخصر؛ عينة 3-5 أيام.	Roll-top - تم التحقق من IPX7 على غلاف TPU ملحوم	300-500
	حقيبة ظهر SL-E977 كاياك الجافة- 28 لتر؛ 500D PVC 0.5 مم؛ قذيفة نصف دائرية. نافذة الهاتف قفل متعدد الوظائف؛ صمام التضخم/الانكماش الجانبي؛ إيفا اللوحة الخلفية.	لفة مع صمام - إدارة الهواء التي يتم التحكم فيها على جسم مغلق	300-500

نظام الختم، ومواصفات الحشية، والسعة، ومواد الغلاف، وتكوين الحزام، والأجهزة والعلامات التجارية كلها قابلة للتحديد لكل طلب، أو يمكن تطوير الحزمة من رسم تخطيطي. لاحظ أن SL-J033 يشغل ثلاث سعات على منصة إغلاق واحدة، لذلك يمكن لبرنامج IPX8 أن يغطي 45-65 لترًا دون ثلاث عمليات تطوير إغلاق منفصلة.

مراقبة الجودة لحزمة IPX8

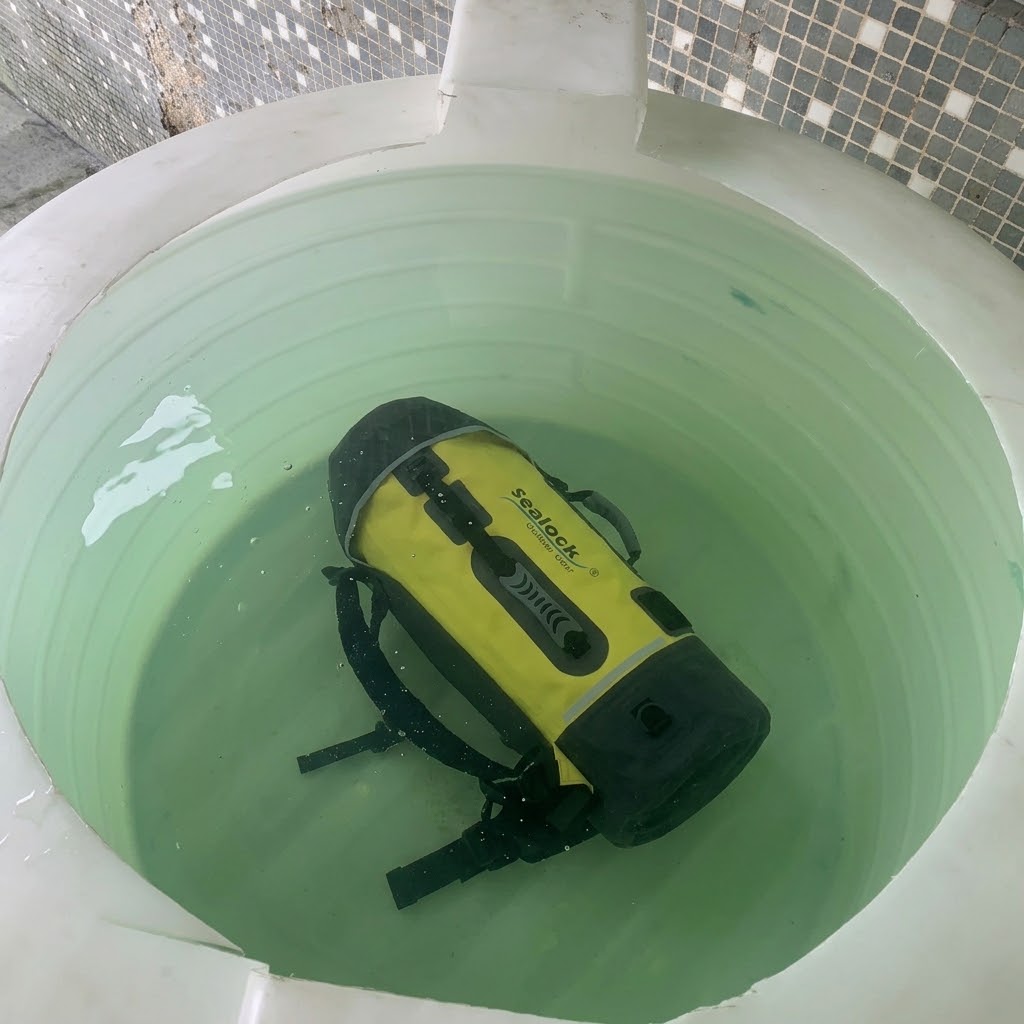

الجودة مقسمة إلى ثلاثة مستويات.IQCيغطي النسيج المغلف بمادة TPU الواردة لسمك الطلاء والالتصاق وقابلية اللحام، بالإضافة إلى ذلكمخزون الحشية لمقياس التحمل ومجموعة الضغطوالحزام والرغوة والأبازيم والأجهزة وفقًا للمعايير الموقعة.اي بي كيو سييغطي تحمل القطع، وسلامة اللحام وعرض اللحام، وصدق ربط الحشية على طول الفتحة، ومجموعة الرفرف والحزام، وخياطة مرساة الحمل، والتحقق من الضغط عبر العرض الكامل للإغلاق- مع اختبارات التقشير على عينات اللحام في بداية كل عملية تشغيل.OQCيغطي أخذ عينات ISO 2859 AQL، واختبار الغمر للعمق والمدة المعلنين، ومقارنة العينة الذهبية، مع توفر شهادة SGS أو QIMA - وبالنسبة لمطالبة IPX8، يجب أن يتوقع المشترون تقرير اختبار يوضح العمق، وليس فقط التقييم.

يقوم Sealock أيضًا بتنفيذ إجراءات فحص العميل الكاملة على البضائع التامة الصنع بشكل صارم:الفك، والاستخراج بالشفط، والراحة الساكنة لمدة 24 ساعة، وتحديد تسرب الهواء. وهذا مهم أكثر في حالة العبوات الكبيرة أكثر من أي مكان آخر في النطاق: التسرب البطيء الذي يمكن أن يخفيه حجم كبير مغلق أثناء غمر قصير لا يزال ينزف فراغًا يمكن قياسه على مدار يوم كامل. بالإضافة إلى ذلك، يقوم المختبر بتشغيل روابط اللحام وقوة التقشير، ومجموعة ضغط الحشية، واختبار دورة الإغلاق، وقوة التماس مع اختبار حمل يزيد عن 1500 دورة وتحميل الهزات على مثبتات الحزام وحزام الورك، والتآكل، والتمزق، والشد، ورذاذ الملح، والأشعة فوق البنفسجية، وثبات اللون واختلاف اللون.

الأسئلة الشائعة: إنتاج حقيبة الظهر IPX8

س: لماذا لا يمكن تصنيف الحزمة المتدحرجة على IPX8؟
ج: لأن قوة إغلاق الأسطح القابلة للطي تأتي من كيفية قيام المستخدم بطيها وقصها، وليس من الضغط الهندسي. إنها ممتازة ضد المطر والرذاذ والغمر القصير - وهذا هو السبب في أن العبوات القابلة للطي الخاصة بنا تم تصنيفها على أنها IPX7 تم التحقق منها - ولكن IPX8 المعلن يحتاج إلى حشية مضغوطة بواسطة قوة تثبيت قابلة للتحكم وقابلة للتكرار.

س: ما هي الكمية التي يجب أن يتم ضغط حشية الختم بها؟
ج: في نطاق ضيق إلى حد ما: حوالي 40% من السُمك الأصلي مثالي، و50% هو الحد الأقصى العملي، وأقل من 10-15% تقريبًا لا يوجد ختم يمكن الاعتماد عليه. يؤدي الضغط على ما يزيد عن 50% إلى المخاطرة بعدم ارتداد المطاط، مما يخلق فجوة دائمة.

س: كيف تعرف أن الحشية ستظل مغلقة خلال عامين؟
ج: من خلال تحديد مجموعة الضغط - التي تم اختبارها وفقًا لمعيار ASTM D395 - بدلاً من افتراضها. مركب ذو ضغط ضعيف يغلق في اليوم الأول ويتوقف تدريجياً. يتم فحص مخزون الحشية بحثًا عن مقياس التحمل والضغط عند الفحص الوارد.

س: ما هو الجزء الأصعب في حزمة IPX8 للوصول إلى المستوى الصحيح؟
ج: حتى لقط عبر فتحة واسعة. يعمل حزام الضغط المركزي على تركيز القوة في المنتصف ويوفر قدرًا أقل عند الأطراف، لذلك يحتاج الإغلاق إلى لسان مقوى، وتوقف الضغط، وملف تعريف الحشية المطابق لمنحنى القوة الفعلي - ثم يتم التحقق من الضغط عبر العرض الكامل أثناء الفحص.

س: هل تطفو حزمة IPX8؟
ج: العبوة محكمة الغلق تحبس الهواء وتطفو، وهو أمر مفيد - ولكن نفس الهواء المحبوس يدفع للخارج عند الإغلاق عند غمره، لذلك يجب تصميم الغلاف والختم للضغط من كلا الاتجاهين.

س: ما الذي يجب أن نطلبه لإثبات مطالبة IPX8؟
ج: العمق والمدة المعلنة وتقرير اختبار المنتج النهائي. لا يمكن التحقق من IPX8 بدون عمق محدد، وهو الأكثر شيوعًا في المعدات المقاومة للماء.
